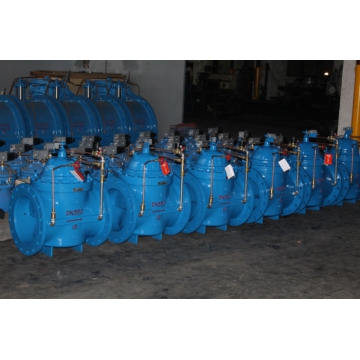

 700X水泵控制阀

产品品牌:金钛阀门

产品型号:700X

公称通径:DN50~DN400

公称压力:1.0~4.0Mpa

适用介质:水、油品

适用温度:0~80℃

连接形式:法兰

材质:铸铁,铸钢,球磨铸铁,不锈钢

1、水泵控制阀产品简介

700X水泵控制阀,是一种安装在水泵出口处,防止介质倒流的逆止类阀门。当水泵即将停止供水前,阀门先行缓慢关闭90%左右,防止突然停泵而产生的水锤和水击声,当水泵完全停止后,阀门在完全关闭,防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤和水击声,使用寿命长,安装,维修方便。

2、水泵控制阀工作原理

当水泵工作阀门向下游供水时,电磁导阀全开,针阀调到适当开度,上游水经过针阀,导阀,单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室压力保持主阀处于合适开度,保持下游正常供水。

当水泵停止工作时,电磁导阀先关闭,主阀停止排水,主阀室压力升高,主阀开始关闭,当关闭90%时,主阀上部行程开关输出停泵信号,水泵停止运转,此时,主阀下游水经过单向阀进入主控制室,控制室压力升高,主阀关闭。

3、水泵控制阀技术参数

公称压力Mpa

壳体实验压力Mpa

密封实验压力Mpa

适用介质

适用温度

1.0

1.5

1.1

0~80℃

1.6

2.4

1.76

2.5

3.75

2.75

4、水泵控制阀主要零件

零件名称

材质

阀体,阀盖

铸铁,铸钢,球墨铸铁

阀座

青铜,不锈钢

阀瓣

碳钢,不锈钢,丁晴橡胶

阀杆

青铜,不锈钢

膜片压板

铸钢,不休钢

弹簧

不锈钢



5、水泵控制阀连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

L

210

245

265

290

330

355

505

555

610

650

758

H1

160

180

200

270

310

320

370

430

480

525

580

H2

395

405

430

510

560

585

675

730

760

840

910

 浙江金钛阀门专业生产水力控制阀,减压阀,稳压阀,管力阀,微阻缓闭止回阀,流量控制阀,液力自动阀,智能自控阀,蝶式止回阀,排泥阀,硬碰硬旋球阀等系列产品,广泛用于高层建筑、消防、水厂、电厂、治金、石化、煤矿、能源、食品、医药等配水管道系统中。如有任何疑问请立即联系我们,我们将竭诚为您服务。

公司提供定制,加工,解决方案。
