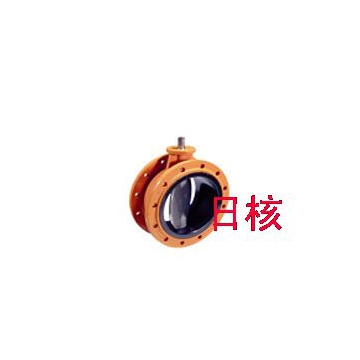

EVFS双法兰短模式蝶阀
双法兰短模式结构
法兰标准：ISO PN6、PN10、PN16、JIS 5K、10K、16K
设计压力：16bar、232psi
尺寸规格：DN50--DN2000
阀体材料： 灰铸铁、球墨铸铁、铸钢、不锈钢、铝
驱动器：手柄、蜗轮箱、气动执行器、电动执行器、液压执行器。
Wouter Witzel EVFS - kurze Ausführung
Konstruktion:
Konzentrische Absperrklappe mit einvulkanisierter Gummierung
Gehäusetyp:
Doppelflanschtyp
Flanschanschluss:
ISO, PN 6 / PN 10 / PN 16
JIS, 5K / 10K / 16K
Entwurfdruck:
16 bar / 232 psi
Nennweite:
DN 50 / NPS 2 b/z DN 2000 / NPS 80
Baulänge:
Doppelflansch kurz, nach EN 558 / ISO 5752 Serie 13
Gehäusematerial:
Spheroguß
Stahlguß
Edelstahlguß
Aluminiumbronze / Bronze guß
Abdichtung:
Gummi Abdichtung
Bedienung:
Handhebel
Schneckengetriebe
Pneumatische Antriebe
Elektrische Antriebe
Hydraulische Antriebe
