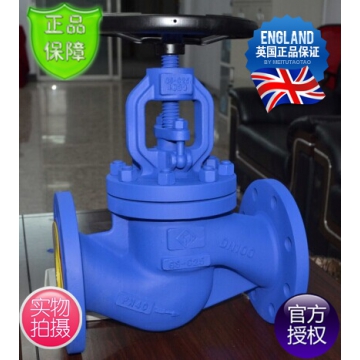

产品介绍：
英国FST弗里斯通波纹管截止阀产品结构合理、密封可靠，特别适用于易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等介质。德标截止阀驱动方式有手动、齿轮传动、电动、气动等。
应用范围：
FST法兰截止阀适用于公称压力PN16～PN160，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等工业流体介质、FTS截止阀广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统，性能安全可靠。
结构特点：
双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高工厂设备安全，并符合国际密封标准。
FST截止阀密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
技术规范
公称压力（MPa） 壳体试验压力（MPa） 密封试验压力(MPa) 适用温度(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
标准规范：
设计制造标准：DIN 3356
结构长度标准：DIN 3202
连接法兰标准：DIN2543-2545
试验检验标准：DIN3230
零件材料与工况：
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料
WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨
STL
304 CF8 CF8 304 304 304 柔性石墨
STL PTFE
316 CF8M CF8M 316 316 316 柔性石墨
STL PTFE
304L CF3 CF3 316 304L 304L 柔性石墨
STL PTFE
316L CF3M CF3M 316 316L 316L 柔性石墨
STL PTFE
主要尺寸及重量：
型号 FST-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410 610
型号 FST-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 450
重量(Kg) 4 4.5 5 7 9.5 13 19 24 43 57 95 168 300 510 680
型号 FST-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg)
