KTM 512
这种用于变流量供热和制冷系统的压差无关型调节阀设计紧凑，性能优越，适用于高温和/或高压差环境，区域供热和制冷系统的二次侧。球墨铸铁外壳经电泳喷涂表面处理，具有良好的防锈性能。同时，阀芯可实现特定的阀门特性，适用于调节型控制。

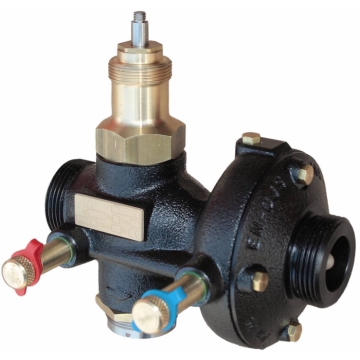

产品概述 产品规格照片 图
产品信息：压差无关型平衡控制阀（PIBCV）- DN 15-125
这种用于变流量供热和制冷系统的压差无关型调节阀设计紧凑，性能优越，适用于高温和/或高压差环境，区域供热和制冷系统的二次侧。球墨铸铁外壳经电泳喷涂表面处理，具有良好的防锈性能。同时，阀芯可实现特定的阀门特性，适用于调节型控制。
关键特性 同轴式设计 可实现大压差情况下无噪声运行。 流量可调整 确保实现设计流量。转接件 与大多数执行器都能匹配使用。
技术说明
应用：供热系统和制冷系统
功能:稳定内置控制阀的压降，流量调节
尺寸:DN 15-125
压力等级:PN 25和PN 16
压差(ΔpV):
最大压差：1600 kPa = 16 bar (ΔHmax)
最小压差：
低流量(LF)：24 kPa (ΔHmin)
正常流量(NF)：40 kPa (ΔHmin)
高流量(HF): 80 kPa (ΔHmin)（最大位置全开状态有效。其他位置产生压差较小，可使用HySelect软件计算校核）
温度：最高工作温度：- 带测量120°C - 不带测量150°C 最低工作温度：-10°C
介质：水或中性液体、乙二醇水溶液。
材质:阀体：球墨铸铁 EN-GJS-400 膜片和垫圈：EPDM橡胶 阀芯：EPDM橡胶/不锈钢 表面处理：电泳喷涂
标识:TA, DN, PN, Kvs,材质以及流向箭头。
螺纹连接：DN 15-50：符合ISO 228。
法兰盘:DN 15-50：符合EN-1092-2:1997，第16类 DN 65-125：符合EN-1092-2:1997，第21类
执行器:KTM 512安装转接件后，可与大多数常用执行器匹配使用，详情请查阅“执行器选型”。
请务必检查执行器的最大行程。如果行程太小，最大可实现流量将会减小。
详情请咨询当地办事处。
控制阀的最大行程：DN 15-50: 10 mm DN 65-125: 20 mm
