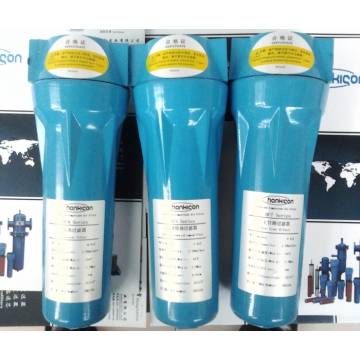

本公司生产的压缩空气精密过滤器，按过滤精度分为C级、T级、A级和H级四个等级。
压缩空气进入过滤器内，通过滤芯的过滤、拦截.惯性、扩散、重力等作用，有效地去除了压缩空气中含有的水份、尘粒、油雾等杂质，从而使压缩空气洁净干燥，使气动设备可靠性提高。
技术参数
工作压力：标准0.7Mpa ，空气进出口管径与相应干燥机空气进出口管径一致。
排水器：依据实际需要选择机械自动或电动排水。
FC级主管路油水分离器过滤精度：含尘量≤3μm、含油量≤5ppm
FT级主管路除尘过滤器过滤精度：含尘量≤lμm、含油量≤1ppm
FA级髙效除油过滤器过滤精度：含尘量≤0.01 μm、含油量≤0.01ppm
FH级油蒸汽过滤器过滤精度：含尘量≤0.01 μm、含油量≤0.003ppm
特别提示:在额定工况条件下，滤芯寿命:C、T、A级8000h，H 级2000h
压力校正系数

压力（MPa）	校正系数	压力（MPa）	校正系数
0.2	0.53	1.1	1.25
0.3	0.65	1.3	1.36
0.5	0.85	1.5	1.46
0.7	1.0	1.7	1.56
0.9	1.13	2.0	1.7

规格表

型号	名称	性能			应用范围
型号	名称	过滤精度	除水率	除油雾率	应用范围
FC系列	离心式油水分离器	3μm	99%	40%	后部冷却器的分离器，冷冻式干燥机的分离器，主管路前置过滤器。
FT系列	主管路过滤器	1μm	100%	70%	气动工具前置过滤器，精密过滤器前置过滤器，吸附式干燥器前、后置过滤器，空气系统主管路过滤器。
FA系列	微油雾过滤器	0.01μm	100%	99.999%	满足精密仪器、喷漆、仪器和药物包装及电子工业的需要。
FH系列	活性碳吸附过滤器	0.01μm	残油率：0.003ppm		仪器、医院及药物工厂，潜水保护用气，高效除油器的后置过滤器，吸附件除油过滤器不能除去的油蒸汽。

规格型号				处理量m³/min	滤芯	外型尺寸		接口尺寸	外型图
FC	FT	FA	FH	处理量m³/min	支数	A	B	接口尺寸	nnecttype="rect" gradientshapeok="t" o:extrusionok="f">
1	1	1	1	1.5	1	100	250	G 1/2"
2	2	2	2	2.2	1	100	330	1"
3	3	3	3	3.6	1	100	330	G1 1/2"
4	4	4	4	4.8	1	130	400	D1 1/2"
6	6	6	6	6.5	1	130	560	1 1/2" 2 1/2"
8	8	8	8	8.5	1	130	735	G2"
12	12	12	12	13	1	320	800	DN65
15	15	15	15	17	1	320	800	DN80
20	20	20	20	22	1	320	800	DN80
25	25	25	25	27	2	460	825	DN100
30	30	30	30	32	2	460	825	DN100
40	40	40	40	44	2	460	825	DN125
50	50	50	50	56	3	515	825	DN125
60	60	60	60	65	3	565	850	DN125
80	80	80	80	87	4	600	890	DN150
100	100	100	100	110	5	625	950	DN150
150	150	150	150	150	7	662	990	DN200
200	200	200	200	200	10	712	1150	DN200
