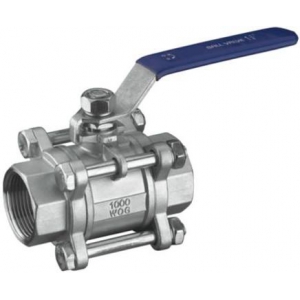

Q11F内螺纹1000WOG三片式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F 1000WOG三片式球阀 工作原理
一、开启过程
1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
Q11F 1000WOG三片式球阀 外形和连接尺寸
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL |
聚四氟乙烯PTFE对位聚苯PPL |
|
硝酸类 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q11F-16R、Q11F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
