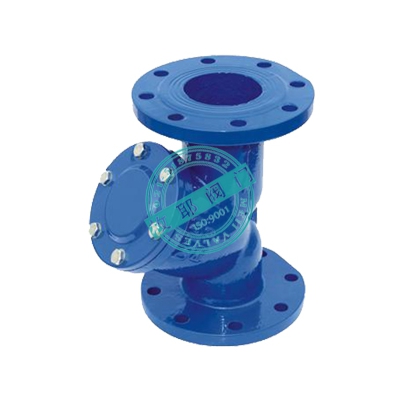

铸铁法兰Y型过滤器GL41P

产 品 价 格: 议价

品牌 / 型号:
上海枚耶阀门有限公司
配 送 仓 库:
上海现货
购 买 数 量:
总量:300/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2792访问
更 新 时 间:
2017-03-28 17:36

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 上海枚耶阀门有限公司

其他: 加入收藏违规举报诚信档案更多产品

铸钢法兰储罐波纹阻火器ZGB-1
过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该法兰式Y型过滤器具有结构先进,阻力小,排污方便等特点。法兰式Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52~1.2kpa。
名 称:
铸铁法兰Y型过滤器
型 号:
GL41P
口 径:
DN
压 力:
1.0~4.0Mpa
材 质:
铸钢、不锈钢
厂 家:
上海枚耶阀门有限公司
电 话:
021-5187 5832
手机:
180 1923 9053
传 真:
021-5187 5832
联系人:
林先生
Q Q:
205 8989 009
Email:
famen168@126.com
网址:
http://www.famen163.com/productintro/3645.htm

1.铸铁法兰Y型过滤器GL41P技术参数:
公称通径 DN15-DN500 公称压力 1.6Mpa
适用温度 -30℃~180℃ 适用介质 水、油品
不锈钢丝网的技术特性
孔目数目(英寸) 丝径(mm) 可拦截的粒径(μm) 有效面积(%) 孔目数目(英寸) 丝径(mm) 可拦截的粒径(μm) 有效面积(%)
10 0.508 2032 64 30 0.234 614 53
12 0.457 1660 61 32 0.234 560 50
14 0.376 1438 63 36 0.234 472 46
16 0.315 1279 65 38 0.213 455 46
18 0.315 1096 61 40 0.193 442 49
20 0.315 955 57 50 0.152 356 50
22 0.273 882 59 60 0.122 301 51
24 0.273 785 56 80 0.102 216 47
26 0.234 743 59 100 0.081 173 46
28 0.234 673 56 120 0.081 131 38
2.铸铁法兰Y型过滤器GL41P部件材质:
阀体 铸铁/球墨铸铁 过滤网 碳钢/不锈钢
3.铸铁法兰Y型过滤器GL41P外形尺寸:

DN "英寸 L H H1
15 1/2 125 70 150
20 3/4 145 70 150
25 1 160 80 160
32 1 1/4 180 90 180
40 1 1/2 200 100 240
50 2 220 130 250
65 2 1/2 260 165 350
80 3 280 195 390
100 4 320 230 450
4.铸铁法兰Y型过滤器GL41P使用说明:
    ①过滤器安装时介质的流向必须与阀体上箭头方向一致;
    ②应安装在距所保护阀门的距离是其通径的6-10倍处;
    ③安装此阀门的管路必须设置旁路;
    ④进出口压力差大于0.2MPa时应进行清理或清洗;
    ⑤铸铁法兰Y型过滤器GL41P安装使用说明书下载

本文由上海枚耶阀门有限公司编著,转载请注明出处:http://www.famen163.com/productintro/3645.htm
公司提供定制,加工,解决方案。
产品技术参数
