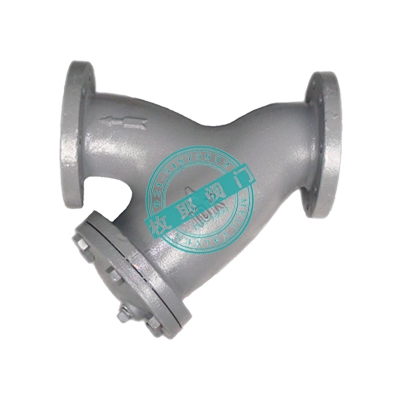

日标铸钢法兰过滤器GL41P

GL41P日标铸钢法兰过滤器是以日本JIS标准生产制造，阀门压力以K来表述。

名称：	日标铸钢法兰过滤器
型号：	GL41P
口径：	DN15-500
压力：	1.0～4.0Mpa
材质：	铸钢、不锈钢
厂家：	上海枚耶阀门有限公司
电话：	021-5187 5832
手机：	180 1923 9053
传真：	021-5187 5832
联系人：	林先生
Q Q：	205 8989 009
Email：	famen168@126.com
网址：	http://www.famen163.com/productintro/3634.htm

1.日标铸钢法兰过滤器GL41P技术参数：

①结构长度符合：JIS 10K
②法兰标准符合：JIS B2212
③工作压力：10K
④试验压力：21kg/cm2
⑤密封试验：15.4kg/cm2
筛网目数与粒径（μm）对照表

目数	微米	目数	微米	目数	微米	目数	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

2.日标铸钢法兰过滤器GL41P部件材质：

阀体

铸铁/碳钢/不锈钢

过滤网

碳钢/不锈钢

3.日标铸钢法兰过滤器GL41P外形尺寸：

DN	50	65	80	100	125	150	200	250	300
L	250	285	335	370	420	490	570	680	800
H	168	185	200	235	295	345	425	515	600
D	155	175	185	210	250	280	330	400	445

4.日标铸钢法兰过滤器GL41P使用说明：

①过滤器安装时介质的流向必须与阀体上箭头方向一致；
②应安装在距所保护阀门的距离是其通径的6-10倍处；
③安装此阀门的管路必须设置旁路；
④进出口压力差大于0.2MPa时应进行清理或清洗；
⑤法兰日标过滤器GL41P安装使用说明书下载。
