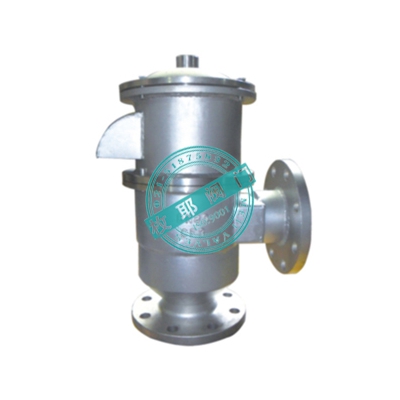

| 1.带吸入接管阻火呼吸阀HX3,HXF3部件材质： |
| 代号 | 主体材料 | 阀盘/阀座 | 密封材料 |
| Ⅰ | ZG200-400 | 0Cr19Ni9 | F4 |
| Ⅱ | ZG0Cr18Ni9 | ZG0Cr18Ni9 | F4 |
| Ⅲ | ZG0Cr18Ni9Ti | ZG0Cr18Ni9Ti | F4 |
| Ⅳ | ZG0Cr18Ni12Mo2Ti | ZG0Cr18Ni12Mo2Ti | F4 |
| Ⅴ | ZAlsi7Mg | ZAlsi7Mg | F4 |
| 2.带吸入接管阻火呼吸阀HX3,HXF3技术参数： |
环境温度：-30℃~60℃
执行标准：参照“SY7511-87”“GB5908-86”等标准进行生产检验和验收
呼吸阀操作压力和使用环境温度
①呼出压力：B、+980Pa C、+1750Pa D、+4Kpa E、+18Kpa
②吸入压力：B、-295Pa C、-295Pa D、0.5Kpa
HX系列呼吸阀代号说明
①呼吸阀代号以HX表示，HXF为带吸入接管阻火呼吸阀代号；
②呼吸阀类型代号以吸入和呼出口有否接管来分类，共8种，如下：
| 代号 | 类型 | 代号 | 类型 |
| HX1 | 呼吸阀 | HX3,HXF3 | 带吸入接管阻火呼吸阀 |
| HX2 | 带双接管呼吸阀 | HXF2 | 带双接管带吸入接管阻火呼吸阀 |
| HX3 | 带吸入接管呼吸阀 | HXF3 | 带吸入接管带吸入接管阻火呼吸阀 |
| HX4 | 带呼出接管呼吸阀 | HXF4 | 带呼出接管带吸入接管阻火呼吸阀 |
| HX5 | 单呼阀 | HXF5 | 阻火单呼阀 |
| HX6 | 单吸阀 | HXF6 | 阻火单吸阀 |
| HX7 | 带接管呼出阀 | HXF7 | 带接管阻火呼出阀 |
| HX8 | 带接管吸入阀 | HXF8 | 带接管阻火吸入阀 |
| 3.带吸入接管阻火呼吸阀HX3,HXF3外形尺寸： |
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280 | 430 | 430 | 530 | 630 | 740 |
| 350 | 500 | 500 | 600 | 700 | 820 | |
| H1 | 110 | 180 | 180 | 220 | 260 | 320 |
| 180 | 250 | 250 | 290 | 330 | 400 | |
| L | 310 | 450 | 450 | 635 | 800 | 950 |
| 4.带吸入接管阻火呼吸阀HX3,HXF3使用说明： |
①检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤；
②重新安装压力阀盘时，要保证接触面严密，导杆升降灵活；
③启用新的呼吸阀时，必须清除阀盘间的防震物，呼吸阀一定要垂直安装；
④把呼吸阀的封盖拿掉，可与储罐阻火器配合使用；
⑤带吸入接管阻火呼吸阀HX3,HXF3安装使用说明书下载。
