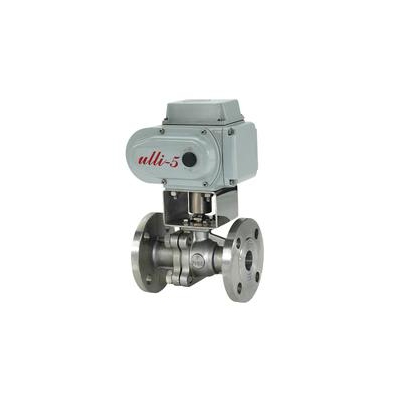

Q941H电动球阀

产 品 价 格: 议价

品牌 / 型号:
正隆
配 送 仓 库:
浙江 温州市现货
购 买 数 量:
总量:300/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2793访问
更 新 时 间:
2020-03-06 20:51

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

高温高中压截止阀

一、Q941H电动球阀简介:
Q941H电动球阀是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介 质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸 汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
球阀旋转90°即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装
二、Q941H电动球阀的特点:
Q941H电动美标球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

三、电动头的优缺点

优点:电动执行器的优点是能源取用方便,信号传输速度快,传输距离远,便于集中控制,灵敏度和精度较高,与电动调节仪表配合方便,安装接线简单。

四、产品执行标准:Q941H电动球阀的执行标准

产品规范

设计规范

结构长度

连接法兰

试验 与检验

API608

ASME/ANS B16.10

ASME/SNS B16.5

API 598

四、主要性能规范:Q941H电动球阀主要性能规范

公称压力

1.6 MPa

2.5 MPa

4.0 MPa

6.4 MPa

10.0 MPa

150 Lb

300 Lb

600 Lb

强度试验

2.4 MPa

3.75 MPa

6.0 MPa

9.5 MPa

15.0 MPa

3.1 MPa

7.5 MPa

15.0 MPa

水密封试验

1.76MPa

2.75 MPa

4.4 MPa

7.04 MPa

11.0 MPa

2.2 MPa

5.5? MPa

11.0 MPa

气密封试验

0.6MPa

五、主要零部件材料:Q941H电动球阀主要零部件材料

名称

WCB类

CF8类

CF3

CF8M

CF3M

阀体

A216-WCB

CF8

CF3

CF8M

CF3M

球体

A105-1025

CF8

CF3

CF8M

CF3M

阀杆

2Cr13

CF8

CF3

CF8M

CF3M

阀座

A105

0Cr18Ni9

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

阀座支承圈

A105-1025

A182-F304

A182-F304L

A182-F316

A182-F316L

弹簧

3yc-7/17-49H

螺母

A194-2H

A194-8

螺柱

A193-B7

A193-B8

O形圈

304+柔性石墨

304L+柔性石墨

316+柔性石墨

316L+柔性石墨

304+柔性石墨

六、Q941H电动球阀产品结构

公司提供定制,加工,解决方案。
产品技术参数
品牌: 正隆

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提

高温高中压截止阀
