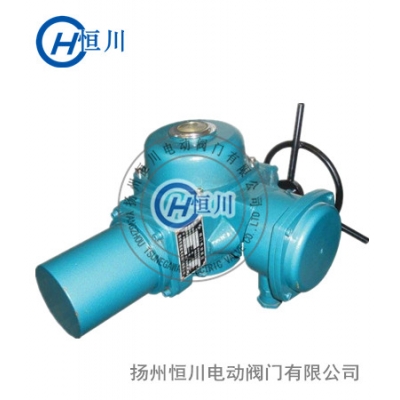

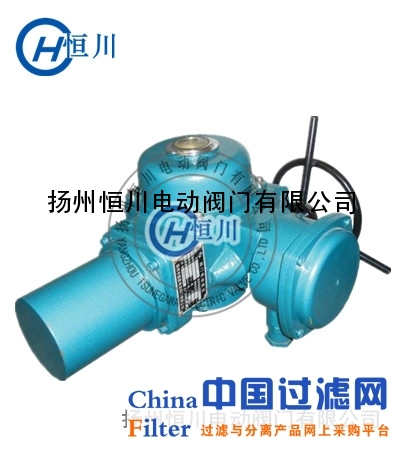

DQW部分回转电动执行器,DQW部分回转电动头

产 品 价 格: 议价

品牌 / 型号:
恒川
配 送 仓 库:
江苏 扬州市现货
购 买 数 量:
总量:300/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 14 日内发货
浏 览 次 数:
2807访问
更 新 时 间:
2015-04-30 08:53

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

DZZ整体型电动装置,恒川DZZ整体型电动执行器

DQW部分回转电动执行器;DQW部分回转电动头概述:

   部分回转阀门电动装置,简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备,适用于蝶阀、球阀、旋塞阀和风门等做90。回转的阀门。

    本系列电动装置可远距离控制,也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

    本产品的性能符合JBlT8528-1997“普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求)》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型”d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件)>的规定。

    部分回转电动装置按防护类型可分为户外型和隔爆型;

按控制方式又可分为常规型、整体型和整体调节型。

部分回转阀门电动装置型号表示方法:

A现场按钮.F1信号输出4-20MA

防护/爆等级:w户外型;B隔爆型;整体型;T整体调节型。

输出轴最大转圈数:阿拉伯数字表示,无数字见表1

输出转速:阿拉伯数字表示,单位r/min(转/分)

额定输出转矩:阿拉伯数字表,单位kgfm

产品型式:DQW部分回转电示动装置,DDQ为叠加结构

型号示例:

1DQW10-1B表示部分回转电动装置,输出转矩10kgf-m(100 Nm),输出转速1 r/min,隔爆型。

2DDQW1200-0.44BT叠加结构,输出转矩12000N.m,输出转速:0.44 r/inin^防爆一体化智能型。

部分回转阀门电动装置工作环境和主要技术参数:

3,1电源:常规,三相380V (50Hz)

    特殊,三相660V415V (50Hz60Hz)

    单相220VIlOV (50Hz60Hz)

3.2工作环境

3.2I环境温度:-20~~-60  (特殊订货-40+80℃)

3.2.2相对湿度:≤95%25℃时)

3.2.3防护类型

3.2.3.1户外型:用于无易燃、易爆和无腐蚀性介质的场所;

3.2.3.2隔爆型:有dldIIBT4两种,dl适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIAIIBTl-T4组的爆炸性气体混合物。  (详见GB3836.1

3.2.4防护等级:IP55(特殊订货IP65IP67

3.2.5工作制:短时10分钟(特殊订货30分钟)

部分回转阀门电动装置结构组成:

4.1电动机:户外型采用YDFf型,隔爆型采用YBDFf型阀门专用异步电动机

4.2减速机构:由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。

4.3力矩控制机构:结构见图4。当输出轴上受到一定转矩后,蜗杆除旋转外还产生轴向位移,由蜗杆上的齿条带动齿轴转动,当输出力矩增大到整定转矩时,则紧固在齿轴上的凸轮使微动开关动作,从而切断电动机电源,电动机停转,以此实现对电动装置输出转矩的控制,达到保护阀门的目的。

4.4行程控制机构:结构见图5。凸轮轴与输出盘同步转动,当凸轮轴转至预先设定的行程位置时,紧固在凸轮轴上的凸轮使徽动开关动作,切断电动机电源,从而实现对电动装置行程的控制。

4.5开度指示机构:结构见图5。开度指示盘固定于行程开关上,凸轮轴转动使指针同时转动,以指示阀门的开关量,同时,凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮,电位器轴转动,供远传开度指示用。

4.6手电动切换:全自动切换,需手动时直接转动手轮即可操作电动装置;需电动时直接电动操作,没有切换手柄的操作。

注意:电劫运行时请勿转动手轮1

4.7机械限位:参见图1,当行程控制机构不起作用时,用于保护阀门不至超行程而引发事故卸、调试时不可损伤密封面、密封件和防爆型电装的防爆面,并应在隔爆面上涂防锈油,电气罩盖应盖严紧固,以防雨水或潮气进入;

部分回转阀门电动装置订货须知:

5.1请按型号表示方法写明型号,如有特殊要求,订货时必须说明,若不说明则按恒川公司规定提供。

5.2环境具有爆炸性气体必须说明,并必须符合本说明书中防爆标志的规定。

5.3请写明连接尺寸标准,阀杆直径及伸出长度,若连接尺寸与本说明书不符,可与恒川公司协商解决。

5.4手轮顺时针旋转为关阀,如与此相反必须说明。

5.5所需规格一般是用户选择,若有困难恒川公司可为用户选型。

产品订货须知:

1.执行器、阀门电动装置产品名称与型号。

2.执行器、阀门电动装置配套的阀门介质、温度、压力、口径。

3.其它是否带附件以便我们的为您正确选型。

4.若已经由设计单位选定【扬州恒川】产品型号,请按型号直接向我司销售部订购。

5.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的恒川阀门执行器专家为您审核把关。

6.感谢您访问我们的网站【http://www.cnhc-v.com】如有任何疑问.您可以致电给我们,恒川一定会尽心尽力为您提供优质的产品及满意服务全球热线:0514-8763 9999

公司提供定制,加工,解决方案。
