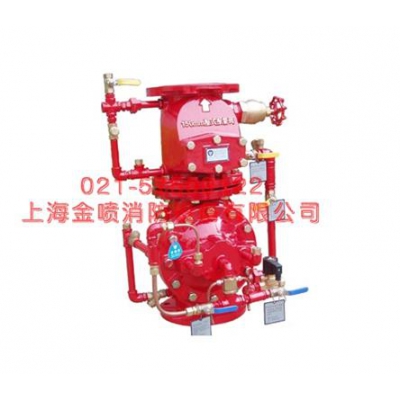

ZSFU200预作用报警阀 预作用报警阀结构图 上海厂家直销
产品概述：
预作用报警阀组是《自动喷水灭火系统》中的主要组件，预作用报警阀组主要是由压力报警阀与湿式报警阀及电控柜、气压维护装置、空气压缩机及其组上管路组合组成。预作用报警阀组在伺应工作状态时，预作用报警阀后配水管道不充水，而充以压力0.03-0.05MPa的空气，用以监测管网密封性，火灾发生时，配置设置的火灾自动报警阀系统联动或远控、手动启动预作用阀组后配水管道充水排气，转换为湿式自动喷水灭火系统，同时发出报警信号，待火灾进一步发展，喷头开启喷水灭火的控制装备。
连接方式：法兰式（1.6级）
阀体材质：球墨铸铁
阀瓣、阀座材质：优质不锈钢
密封垫材质：丁腈橡胶，耐油、耐压、耐腐蚀、耐用、耐老化。
执行标准：GB5135.14-2003《自动喷水灭火系统 第十四部分 预作用装置》
ZSFU预作用报警阀组主要技术参数：
|
型号规格 |
公称通径 （mm） |
阀门高度 （mm） |
法兰外径 （mm） |
螺孔分度圆直径 （mm） |
螺孔数及孔径 （nxΦ） |
额定工作压力 （MPa） |
|
ZSFU100 |
100 |
583 |
215 |
180 |
8x18 |
1.2 |
|
ZSFU150 |
150 |
683 |
285 |
240 |
8x22 |
|
|
ZSFU200 |
200 |
861 |
340 |
295 |
12x22 |
|
|
ZSFU250 |
250 |
953 |
405 |
355 |
12x25 |
