一、设计依据

根据贵公司所提出的有关技术要求

a）；房体形式；移动伸缩式

b);要求房间外径尺寸长18米 宽8.35米 高4米

c);漆雾排出方式：干式气雾过虑，uv光氧催化设备

二 、设计目标

本工程提供伸缩式喷漆房及设备的设计、制造与安装。其设计原则是在满足喷漆生产工艺要求的前提下，主要从喷漆工人的作业环境，大气的排放标准，设备的运行可靠，操作维护方便等几方面考虑，设备造型及配套设施方面、施工质量方面达到国内同类产品水平。

三 、工程项目概述

本工程设计选用一套伸缩移动前室（即喷漆工作区） 、防爆照明灯、电气控制系统。

 工程内容：

伸缩移动前室           1套

干式喷漆柜      （5米*1.15米*2.37米）1台

Uv光氧催化3万风量     1台

引风机                 1台

排风管道               1条

照明                   1套

控制系统               1套

材料选用

技术参数；

  设备型号：XM-18000

  外形尺寸:18000×8350×4000mm (长×宽×高)

  数  量： 1套

  骨架：   1套 镀锌方管4*6，厚度1.8#，门骨架采用4*6镀锌方管，厚度1.8#，焊接喷塑处理。

  Pvc布 :  1套 600克

防爆照明：       34条

段接蓬布：     高强度PVC布

蓬布可选颜色： 内白外蓝、双面黄

电动卷帘门：   1套

驱动电机型号：RV063-055-DZ

 功率：    1.1kw

 数量：2台

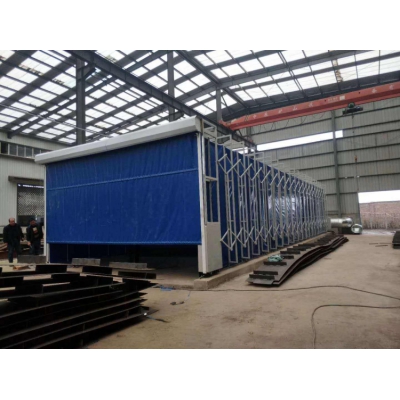

伸缩式喷漆房整体为框架传动结构，每组框架间均有阻燃PVC布密封连接，安装快捷、外形美观，结构精巧，使用方便，制造成本低，节约投资！工作中房体沿地面铺设的轨道前后伸缩移动，采用两边分别驱动，互相连锁的方式运行，前后安全限位控制，机械运行安全稳定，操作简单，使用方便。 工作区内安装有防爆照明灯，可满足生产中的照明需要！ 可根据客户的实际生产需要定做各种型号的非标尺寸；在无需进行喷漆流程的工作时间内，可将前室并拢，节省空间场地作为其他与喷漆交叉作业的工序所使用。 可选配各种喷漆空气净化设备（如：水帘喷漆房、无泵水幕喷漆室、干式喷漆房）；适合各类客户的需求； 设备优势 ：伸缩移动喷漆房是一种可以在需要使用时自动展开形成封闭或半封闭的作业间，不需要实用时收缩合拢到一处的特殊房体装置，他是先进的设计理念和技术的集成，使其应用范围非常之广。
