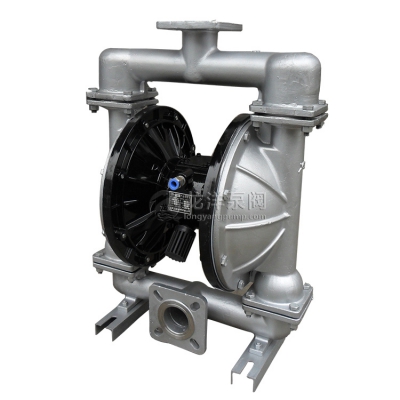

QBY3第三代气动隔膜泵

产 品 价 格: 议价

品牌 / 型号:
龙洋 QBY -50
索 取 样 品:
样品收费
产 品 类 型:
正品
配 送 仓 库:
浙江 温州市现货
购 买 数 量:
总量:999/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 2 日内发货
浏 览 次 数:
76访问
更 新 时 间:
2020-03-06 21:05

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 龙洋
  • 型号: QBY -50
  • 型号: QBY3-50
  • 流量: 14
  • 扬程: 50
  • 适用范围: 化工,石油,汽车,水处理,电力
  • 用途原理: 水过滤
  • 性能: 精密
  • 工艺: 耐酸,耐碱
  • 材质: 不锈钢
  • 适用对象: 空气,水,油,粉尘,药液,化学药品,污泥
  • 适用对象性质: 弱腐蚀性

其他: 加入收藏违规举报诚信档案更多产品

CQB防爆不锈钢磁力泵


气动隔膜泵概述:

龙洋泵阀气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。这种泵的主要特点气动隔膜泵,不锈钢气动隔膜泵,QBY气动隔膜泵。气动隔膜泵,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。有塑料、铝合金、铸铁、不锈钢四种材质,是一种新型输送机械。

气动隔膜泵工作原理与特点

结构原理图

气动隔膜泵是一种以压缩空气为动力,由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于气动隔膜泵工作原理的特点,因此气动隔膜泵具有以下特点:

(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。

(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花

(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。

(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送

(5)流量可调节,可以在物料出口处加装节流阀来调节流量。

(6)具有自吸的功能。

(7)可以空运行,而不会有危险。

(8)可以潜水工作。

(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。

(10)没有复杂的控制系统,没有电缆、保险丝等。

(11)体积小、重量轻,便于移动。

(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。

(13)泵始终能保持高效,不会因为磨损而降低。

(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热

(15)没有动密封,维修简便避免了泄漏。工作时无死点。

气动隔膜泵适用行业

化工业:酸、碱、溶剂、悬浮物、分散体系。
石化业:稠油、油脂、泥浆、污泥等。
涂料业:树脂、溶剂、着色剂、油漆等。
日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。
采矿业:煤浆、岩浆、泥浆、砂浆、润滑油等。
水处理:石灰浆、软性沉淀物、污水、化学品、废水。
食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。
饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业:溶剂、酸、碱、植物提炼液、软膏等各类药品料液。
造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业:溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。
纺织业:染料化学品、树脂、胶等。
建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。

气动隔膜泵产品性能参数

型号 流量 (m3/h) 扬程 (m) 吸程 (m) 最大允许颗粒直粒
(mm)
最大供气压力
kgf/cm2
材 料
流体衬氟
QBY-10 0.8 50 1 1 4-7
QBY-15 1 50 1 1 4-7
QBY-20 1.8 50 5 2.5 2-7
QBY-25 2.4 50 5 2.5 2-7
QBY-40 8 50 5 4.5 2-7
QBY-50 18 50 5 8 2-7
QBY-65 24 50 5 8 2-7
QBF-80 27 50 5 10 2-7
QBY-100 40 50 5 10 2-7

气动隔膜泵安装尺寸

QBY衬氟气动隔膜泵安装图

气动隔膜泵安装图

型号 A B C D H H1 H2 进气口外径 重量(kg)
QBY-10 140   180 150 225 18 200 8 7
QBY-15 140   180 150 225 18 200 8 7
QBY-25 220 170 365 200 480 45 460 10 20
QBY-40 220 170 365 250 480 45 460 10 24
QBY-50 340 230 570 340 740 80 700 14 50
QBY-65 340 230 570 340 740 80 700 14 56
QBY-80 360 240 600 450 900 105 860 16 70
QBY-100 360 240 600 450 930 105 860 16 78

气动隔膜泵:http://www.longyangpump.com

公司提供定制,加工,解决方案。
产品技术参数
品牌: 龙洋
型号: QBY -50
型号: QBY3-50
流量: 14
扬程: 50
适用范围: 化工,石油,汽车,水处理,电力
用途原理: 水过滤
性能: 精密
工艺: 耐酸,耐碱
材质: 不锈钢
适用对象: 空气,水,油,粉尘,药液,化学药品,污泥
适用对象性质: 弱腐蚀性
适用范围:化工,石油,汽车,水处理,电力
适用对象:空气,水,油,粉尘,药液,化学药品,污泥
用途原理:水过滤

• 包装

纸盒包装,木箱包装

• 取货

送货上门,验货自提
