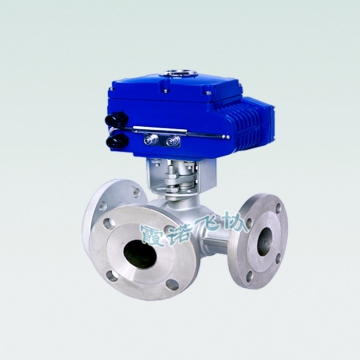

产品概述：
技术参数原理结构：三通双座铸造阀 公称通径：25－300mm
公称压力：PM1.6、4.0、6.4MPa
连接形式：法兰JB78－59、JB79－59
阀体材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、
ZG0Cr18Ni12Mo2Ti
常温型：-20℃－+200℃ 散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、
不锈钢波纹管
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性、线性特性、快开特性
阀芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
执行机构
类型：可选PS、3810、ZAZ型（DN100以内）、
DKZ型（DN100以上）电子式直行程执行机构。防爆型选3810
运行参数：
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||
| 额定流量 系数Kv |
合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| 允许压差△MPa | ≤公称压力MPa | ||||||||||||||||||
| 基本误差% | ±2.5 | ||||||||||||||||||
| 回差% | 2.5 | ||||||||||||||||||
| 死区% | 1.0 | ||||||||||||||||||
| 始终点偏差% | ±2.5 | ||||||||||||||||||
| 额定行程偏差% | 2.5 | ||||||||||||||||||
| 允许泄漏量Q | Kv值的0.05% | ||||||||||||||||||
| 可调范围 | 30:1 | ||||||||||||||||||
| 配电动执 行器型号 |
PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||||||||
| 3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | |||||||||||||
| 公称压力 介质温度 阀体材料 |
1.6MPa | 常温－20℃~＋200℃ 铸铁HT200 | |||||||||||||||||
| 4.0MPa 6.4MPa |
常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |
|||||||||||||||||||
使用范围：
应用范围直行程分流、合流电动调节阀，由三通分流，合流阀门配用PS、3810、ZAZ、DKZ等系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，阀塞稳定性好、不易产生震动、噪声低、允许压差大，连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
