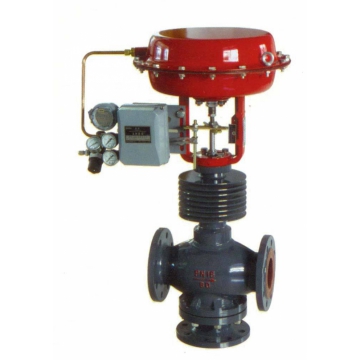

气动三通分(合)流调节阀

抢购进度:
1

产 品 价 格: ¥1200.00/支

品牌 / 型号:
重庆飞协
配 送 仓 库:
重庆现货
购 买 数 量:
总量:1000/支, 最少起订量:1/支
发 货 期 限:
自付款之日起 3 日内发货
浏 览 次 数:
8访问
更 新 时 间:
2020-03-06 21:05

立即购买加入购物车人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程
  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

  • 品牌: 重庆飞协

其他: 加入收藏违规举报诚信档案更多产品

ZCZ系列遥控电磁阀


产品概述:

产品概述
气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。
阀体
阀体形式:三通铸造球型阀
公称通径:25—300mm
公称压力:PN1.6,4.0,6.4MPa
连接形式:法兰式按JB78-59,JB79-59
材料:HT200,ZG230—450,ZG1Cr18Ni9Ti,
ZG0Cr18Ni12Mo2Ti
上阀盖
常温型:-20~+200℃
散热型:-40~+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料,柔性石墨。            进口               出口  进口              出口
阀内组件
阀芯型式:V型缺口芯                             进口                    出口
流量特性:线性或等百分比
材料:1Cr18Ni9Ti,0Cr18Ni12Mo2Ti
执行机构
型    式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0.1、0.04~0.20MPa
供气压力:0.14,0.16,0.28MPa
气源接头:M10×1
环境温度:-30~+70℃
性能
泄漏量:符合标准ANSIB,16.104IV级,小于额定Kv值的0.01%
基本误差:±1%
回    差:1%(带定位器),3%(不带定位器)
线    性:±1% (带定位器),±5%(不带定位器)  备注:使用V型聚四氟乙烯填料
可调范围:30:1


运行参数:

公称
通径
DN
合流(ZJHH) 分流(ZJHF)
ØA L H2 H1 L H2 H1
PN(MPa) PN(MPa) PN(MPa) PN(MPa)
1.6 4.0 6.4 常温 中温 1.6 4.0 6.4 1.6 4.0 6.4 常温 中温 1.6 4.0 6.4
25 285 185 190 200 615 763 140 150 160 185 190 200 615 763 140 150 160
32 285 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170
40 285 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 285 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200
65 360 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 360 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265
100 360 350 360 370 873 1036 220 250 260 350 360 370 900 1060 245 275 285
125 470 410 430 440 1029 1244 260 300 300 410 425 440 1050 1265 285 320 325
150 470 450 465 475 1046 1261 280 320 320 450 460 475 1060 1275 305 340 345
200 470 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 600 635 660 670 1451 1641   474 474 635 660 670 1505 2800
300 600 720 740 770 1512 1760   584 584 720 740 770 1545 1820

使用范围:

三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用,常用于热交换器的两相调节,也可用于简单的配比调节。
公司提供定制,加工,解决方案。
