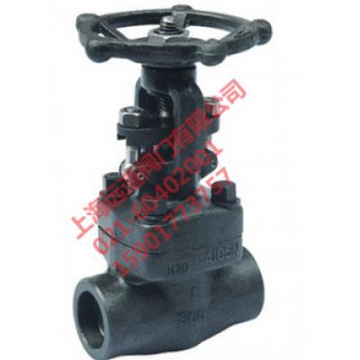

锻钢焊接闸阀Z61Y_过滤技术网

锻钢焊接闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

锻钢焊接闸阀标准材质细表 :

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276420	A276304	A276304(L)	A276316(L)
3	闸板	A182F430&410	A182F304	A182F304(L)	A182F316(L)
4	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A276f304	A276F304(L)	A276F316(L)
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	销钉	A276420		A276 304
9	填料压套	A276410		A182F304(L)	A182F316(L)
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	A105	A182F11	A182F304(L)	A182F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276420
14	锁紧螺母	A1942H	A1944	A1948	A1948M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨		PTFE
焊接闸阀适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS	缩径	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	120	140	178
H(开)		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
