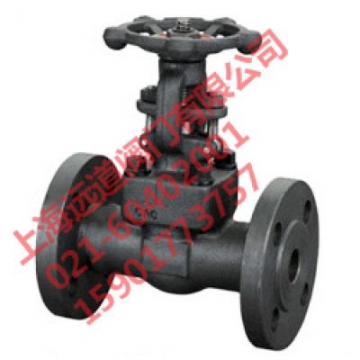

日标法兰式锻钢闸阀Z41H

产品介绍：

锻钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,法兰锻钢闸阀不能作调节和节流。闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为 50, 介质温度不高时为 2°52＇。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。

应用范围：
法兰式锻钢闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。

全径或缩径

明杆支架式

自定心压板压套式

螺栓连接、全焊密封连接以及内压自紧式连接阀盖

整体式上密封座

结构特点：
锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。

流体阻力小, 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制, 不扰流、不降低压力。
形体简单, 结构长度短，制造工艺性好，适用范围广。

锻钢法兰闸阀的安装使用
1.法兰锻钢闸阀安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；
2.检查法兰式锻钢闸阀的各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装锻钢闸阀时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

主要尺寸及重量：

规格DN		压力 K级	L	H（开）		W		A	B	C	T	f	n-Ø	重量（kg）
英制 (in）	公制	压力 K级	L	缩径	全径	缩径	全径	A	B	C	T	f	n-Ø	缩径	全径
1/2	15	10K	108	166	169	100	100	52	70	95	12	1	4-15	4.8	5
		20K	140					52	70	95	14		4-15	5.2	5.2
		40K	165					55	80	115	20		4-19	6.4	6.5
3/4	20	10K	117	169	193	100	125	58	75	100	14	1	4-15	5.4	5.5
		20K	152					58	75	100	16		4-15	6.5	6.6
		40K	190					60	85	120	20		4-19	7.8	8
1	25	10K	127	193	230	125	160	70	90	125	14	1	4-19	8.6	8.8
		20K	165					70	90	125	16		4-19	9.7	10.6
		40K	216					70	95	130	22		4-19	11.5	12.2
11/4	32	10K	140	230	246	160	160	80	100	135	16	2	4-19	13.2	14.3
		20K	178					80	100	135	18		4-19	14.5	14.5
		40K	229					80	105	140	24		4-19	17.8	18
11/2	40	10K	165	246	283	160	180	85	105	140	16	2	4-19	14.8	15.8
		20K	190					85	105	140	18		4-19	15.9	16.2
		40K	241					90	120	160	24		4-23	18.8	19
2	50	10K	178	283	330	180	200	100	120	155	16	2	4-19	21	22.7
		20K	216					100	120	155	18		4-19	25	26
		40K	292					105	130	165	26		4-19	29.5	30
