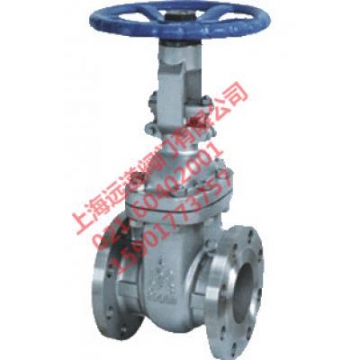

| 用途 法兰连接钢制闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。 通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。 结构特点 ①产品设计制造符合国外先进标准要求，密封可靠，性能优良。 ②结构设计紧凑合理，造型美观。 ③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。 ④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。 ⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。 |
|
 |
 |
美标闸阀应用规范
|
设计与制造 Design and Manufacture
|
结构长度 |
法兰尺寸
FlangeDimension |
对焊连接尺寸
Butt welding dimension |
压力-温度Pressure Temperature Lating
|
试验-检验Inspection and Test
|
|
API 600
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
|
API 6D
|
API 6D
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 6D
|
压力试验 Pressure Test
|
公称压力PN(Lb) NominalPressure
|
强度试验
Shell Test |
水密封试验
WaterSeal Test |
气密封试验
Air SealTest |
|||
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
||
|
600
|
15.3
|
2220
|
11.3
|
630
|
||
|
900
|
23.0
|
3330
|
17
|
2445
|
||
主要零件材料及性能 Main Part Materials and Property
|
体盖瓣 Body Cover Disc
|
阀杆
Stem |
密封面
Sealing Face |
垫片（环）
Sealing Shim |
填料 Packing
|
工作温度℃Working Temperature
|
适用介质Suitable Medium
|
|
WCB
|
2Cr13
|
13Cr
STL 木体材料 With Body Material 尼龙 Nylon |
增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite SFB-2 08软钢 08 Soft Steal F304 F316 F304L F316L |
柔性石墨 增强柔性石墨
Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425
|
水 蒸汽 油品
Water Steam Petroleum Products |
|
WC1
|
38CrMoAl 25Cr2MoV
|
≤425
|
||||
|
WC6
|
≤540
|
|||||
|
WC9
|
≤570
|
|||||
|
C5 C12
|
≤540
|
|||||
|
CF8
|
F304
|
≤200
|
硝酸
醋酸 尿素 Nitric acid Acetic acid |
|||
|
CF8M
|
F316
|
|||||
|
CF3
|
F304L
|
|||||
|
CF3M
|
F316L
|
150Lb主要尺寸和重量 Size Main Dimensions and Weight
|
DN
|
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm）
|
重量(kg) Weight |
||||||||
|
mm
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
|
|
15
|
1/2
|
108
|
89
|
60.5
|
35
|
11.2
|
4-16
|
169
|
100
|
5
|
|
20
|
3/4
|
117
|
98
|
69.9
|
43
|
12.7
|
4-16
|
192
|
100
|
6.1
|
|
25
|
1
|
127
|
108
|
79.2
|
51
|
14.2
|
4-16
|
230
|
120
|
9
|
|
32
|
11/4
|
140
|
117
|
89
|
63
|
16
|
4-16
|
246
|
120
|
12
|
|
40
|
11/2
|
165
|
127
|
98.6
|
73
|
17.5
|
4-16
|
283
|
150
|
17
|
|
50
|
2
|
178
|
152
|
120.7
|
92
|
19.0
|
4-19
|
323
|
150
|
23
|
|
65
|
21/2
|
190.5
|
178
|
139.7
|
105
|
22.4
|
4-19
|
347
|
180
|
45
|
|
80
|
3
|
230
|
190
|
152.4
|
127
|
24
|
4-19
|
383
|
200
|
50
|
|
100
|
4
|
229
|
229
|
190.5
|
157
|
24
|
8-19
|
457
|
200
|
63
|
|
125
|
5
|
254
|
254
|
216
|
186
|
24
|
8-22.5
|
632
|
250
|
89
|
|
150
|
6
|
267
|
279
|
241.5
|
216
|
25.4
|
8-22.5
|
635
|
||
