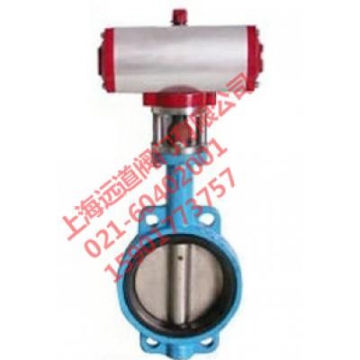

ZSCW气动蝶阀是一种旋转型调节阀。具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。
本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0MPa，口径由50mm至1400mm，泄漏量等级有II级和VI级，流量特性为近似等百分比。
气动切换成手动时，使用侧装手轮机构方法（对照图三）；拔出定位销，向上扳动手柄，蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，则相反扳动手柄即可。
技术参数：
| 公称通径DN(mm) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 100 | 200 | 405 | 620 | 1150 | 2030 | 3150 | 4550 |
| 流量特性 | 近似等百分比 | |||||||
| 公称压力PN(MPa) | 0.1 0.25 0.6 1.0 | |||||||
| 工作温度（℃） | 一般：-40~450 高温：450~560 密封性：-20~150 | |||||||
| 信号范围（KPa） | 20~100 | |||||||
| 执行机构有效面积（cm2） | 280 | 400 | ||||||
| 气源压力（MPa） | 0.14 | |||||||
| 阀板转角（度） | 0~80 | |||||||
| 额定转角偏差（%） | +2.5 | |||||||
| 基本误差值（%） | ±5 | |||||||
| 回差（%） | 4 | |||||||
| 死区（%） | 3 | |||||||
| 泄漏量等级 | II、VI | |||||||
| 允许压差（MPa） | 0.22 | 0.086 | 0.045 | 0.054 | 0.031 | 0.013 | 0.017 | 0.0098 |
订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
