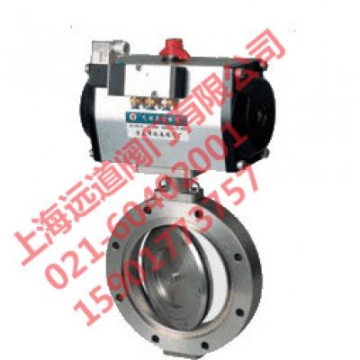

GIQ-B型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
注：GIQ-B机构：可选配反馈信号装置。
高真空气动蝶阀性能描述
|
型号 |
GIQ |
GIQ |
GIQ |
GIQ |
GIQ |
GIQ |
GIQ |
GIQ |
GIQ |
GIQ |
|
|
技术性能 |
|||||||||||
|
公称通径(DN) |
50 |
63 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
|
连接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
||||
|
ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
|
|
ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
|
|
n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
|||||
|
适用范围(Pa) |
105～6.7x10-4 |
||||||||||
|
漏气率（Pa.L/S) |
6.7X1010-4 |
||||||||||
|
电磁阀电压（V/HZ） |
220/50 |
||||||||||
|
气源压力（MPa） |
0.4～0.6 |
||||||||||
|
法兰标准 |
GB6070.3-85 |
||||||||||
|
安装位置 |
任意 |
||||||||||
|
介质温度(℃) |
丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， |
||||||||||
|
主要件材质 |
阀体、阀板 |
碳钢（镀镍）或不锈钢 |
|||||||||
|
密封件 |
丁腈橡胶或氟橡胶 |
||||||||||
