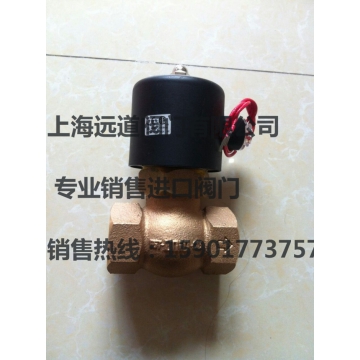

电磁阀 UWF 系列
大流量膜片型， 二口二位式常闭型（通电开型）电磁阀 型号：UW10F,15F,20F,25F,35F,40F,50F 口径自：1/2"～2"法兰口。 适用流体：水、空气等用途。 |
| 规格与特性： |
| 1. UW-F系列为直复动连结膜片式通电开型。 2. 阀体材质为锻造铜/铸造铜。 3. 可在无压差下，直接操作。 4. 定格电压：AC110V/AC220V/DC24V(50/60Hz) 。 5. 电压容许差：±10%，DC电压容许差：±1%。 6. 管径接续规格：JIS10K法兰，如需其它规格(如：ANSI 150LB、PN-16等)，可依客户需求制作。 7. 阀体总长度可依客户需求制作。 8. 其它特殊AC/DC电压值，可依客户需求制作。 若使用流体为特殊流体，订购请注明流体种类（如：瓦斯、真空、柴油、汽油）。 9. 流体温度如须用至摄氏130℃，另可订制Viton Silicon材质运用。 |
|
型号
|
配管
口径 |
Cv值
|
节流
口径 |
流体温度
(℃) |
IN-OUT入出口
操作压差 范围kgf/cm2 |
尺寸(mm)
|
重量(kg)
|
||||
|
空气
|
水
|
轻油
|
L
|
H
|
D
|
||||||
|
UW-15 F
|
1/2"
|
4.5
|
15mm
|
-5℃ ~80℃
|
0-7
|
0 - 5
|
0-5
|
95
|
100
|
50
|
2.1
|
|
UW-20 F
|
3/4"
|
8.6
|
20mm
|
-5℃ ~80℃
|
0-7
|
0 - 5
|
0-5
|
100
|
102
|
50
|
2.6
|
|
UW-25 F
|
1"
|
12
|
25mm
|
-5℃ ~80℃
|
0-7
|
0 - 5
|
0-5
|
150
|
106
|
50
|
4.3
|
|
UW-35 F
|
1-1/4"
|
24
|
35mm
|
-5℃ ~80℃
|
0-7
|
0 - 5
|
0-5
|
155
|
140
|
50
|
5.9
|
|
UW-40 F
|
1-1/2"
|
28
|
40mm
|
-5℃ ~80℃
|
0-7
|
0 - 5
|
0-5
|
155
|
140
|
50
|
6.8
|
|
UW-50 F
|
2"
|
48
|
50mm
|
-5℃ ~80℃
|
0-7
|
0 - 5
|
0-5
|
200
|
170
|
50
|
8.8
|
| *以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。 *如需AC380V/415V/440V/DC12V等待特殊电压，需要订制。 *客户如有订制品需订制，本厂备有各种CNC车床加工专用机器可随时为您设计订制。 |
台湾UNI-D电磁阀|鼎机电磁阀|UW10F,15F,UW20F电磁阀,25F,35F,UW40F,UW50F电磁阀
