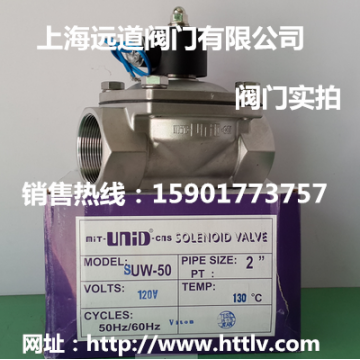

电磁阀 SUW #316 系列
精密铸造不锈钢#316大流量型， 二口二位式常闭型(通电开型)电磁阀。 型号：SUW-15,20,25,35,40,50 口径自：1/2"～2"牙口。 适用流体：水、空气等用途。 |
| 规格与特性： |
| 1. SUW系列为直复动连结膜片式通电开型。 2. 阀体为精密铸造#316材质。 3. 可在无压差下，直接操作。 4. 定格电压：AC110V/AC220V/DC24V(50/60Hz) 。 5. 电压容许差：±10%，DC电压容许差：±1%。 6. 管径接续规格：BSPT牙，如需其它规格(如：NPT、BSP等)，可依客户需求制作。 7. 其它特殊AC/DC电压值，可依客户需求制作。 若使用流体为特殊流体，订购请注明流体种类（如：瓦斯、真空、柴油、汽油）。 8. 流体温度如须用至摄氏130℃，另可订制Viton、Silicon材质运用。 |
|
型号
|
配管
口径 |
Cv值
|
节流
口径 |
流体温度
(℃) |
IN-OUT入出口
操作压差 范围kgf/cm2 |
尺寸(mm)
|
重量(kg)
|
|||||
|
水
|
空气
|
瓦斯
|
真空
|
L
|
H
|
D
|
||||||
|
SUW-15#316
|
1/2"
|
4.5
|
15mm
|
-5℃ ~80℃
|
0-5
|
0-7
|
70
|
100
|
50
|
0.9
|
||
|
SUW-20#316
|
3/4"
|
8.6
|
20mm
|
-5℃ ~80℃
|
0-5
|
0-7
|
73
|
102
|
50
|
1.0
|
||
|
SUW-25#316
|
1"
|
12
|
25mm
|
-5℃ ~80℃
|
0-5
|
0-7
|
93
|
106
|
50
|
1.8
|
||
|
SUW-35#316
|
1-1/4"
|
24
|
35mm
|
-5℃ ~80℃
|
0-5
|
0-7
|
125
|
140
|
58
|
3.2
|
||
|
SUW-40#316
|
1-1/2"
|
28
|
40mm
|
-5℃ ~80℃
|
0-5
|
0-7
|
125
|
140
|
58
|
3.5
|
||
|
SUW-50#316
|
2"
|
48
|
50mm
|
-5℃ ~80℃
|
0-5
|
0-7
|
167
|
170
|
58
|
5.4
|
||
| *以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。 *如需AC380V/415V/440V/DC12V等待特殊电压，需要订制。 |
