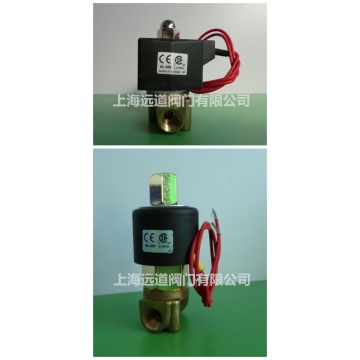

二口二位式常开型(通电闭型)电磁阀
型号：UD-6NO,8NO,8HNO,10NO
口径：口径自1/8"～3/8"牙口。
适用流体：水、空气及真空用途。
规格与特性：
1. UD系列为直动式通电开型。
2. 阀体材质为锻造铜。
3. 可在无压差下，直接操作。
4. 尺寸小且容易安装。
5. 定格电压：AC110V/AC220V/DC24V(50/60Hz) 。
6. 电压容许差：±10%，DC电压容许差：±1%。
7. 管径接续规格：BSPT牙，如须其它规格（如：NPT、BSP），可依客户需求制作。
8. 其它特殊AC/DC电压值，可依客户需求制作。
9. 若使用流体为特殊流体，订购请注明流体种类（如：瓦斯、真空、柴油、汽油）。
10. 流体温度如须用至摄氏130℃，另可订制Viton、 Silicon材质运用。
型号：UD-6,8,8H,US-8
型号 配管
口径 Cv值 节流口径 流体温度(℃) IN-OUT入出口
操作压差
范围kgf/cm2 尺寸(mm) 重量(kg)
水 空气 蒸气 真空 L H D
UD-6 1/8" 0.23 2.5mm -5℃ ~80℃ 0-7 0-7 0-10-3
Torr 41 63 21 0.3
UD-8 1/4" 0.23 2.5mm -5℃ ~80℃ 0-7
0-7 0-10-3
Torr 41 63 21 0.3
UD-8 1/4" 0.58 4mm -5℃ ~80℃ 0-3 0-3 0-10-3
Torr 41 63 21 0.3
UD-8 1/4" 0.79 6mm -5℃ ~80℃ 0-1 0-1 0-10-3
Torr 41 63 21 0.3
UD-8H 1/4" 0.18 1.2mm -5℃ ~130℃ 0-20 0-20 0-10-3
Torr 41 63 21 0.3
US-8 1/4" 0.23 2.5mm -5℃ ~185℃ 0-7 41 63 21 0.3
型号：UD-10,15,10H,US-10
型号 配管
口径 Cv值 节流口径 流体温度(℃) IN-OUT入出口
操作压差
范围kgf/cm2 尺寸(mm) 重量(kg)
水 空气 蒸气 真空 L H D
UD-10 3/8" 0.58 4mm -5℃ ~80℃ 0-10 0-10 0-10-3
Torr 53 75 48 0.6
UD-10 3/8" 0.79 8mm -5℃ ~80℃ 0-3 0-3
0-10-3
Torr 53 90 48 0.8
UD-15 1/2" 0.79 8mm -5℃ ~80℃ 0-3 0-3 0-10-3
Torr 53 90 48 0.8
UD-10H 3/8" 0.45 2mm -5℃ ~130℃ 0-20 0-20 53 75 48 0.6
US-10 3/8" 0.58 4mm -5℃ ~185℃ 0-10 53 75 48 0.6
型号：UD-6NO,8NO,8HNO,10NO
型号 配管
口径 Cv值 节流口径 流体温度(℃) IN-OUT入出口
操作压差
范围kgf/cm2 尺寸(mm) 重量(kg)
水 空气 轻油 瓦斯 真空 L H D
UD-6-NO 1/8" 0.23 2.5mm -5℃ ~80℃ 0-7 0-7 0-10-3Torr 41 81 21 0.4
UD-8-NO 1/4" 0.23 2.5mm -5℃ ~80℃ 0-7 0-7
0-10-3 Torr 41 81 21 0.4
UD-8-NO 1/4" 0.58 4mm -5℃ ~80℃ 0-3 0-3
0-10-3 Torr 41 81 21 0.4
UD-8-NO 1/4" 0.79 6mm -5℃ ~80℃ 0-1 0-1 0-10-3 Torr 41 81 21 0.4
UD-8H-NO 1/4" 0.18 1.2mm -5℃ ~130℃ 0-2 0-2 0-10-3 Torr 41 81 21 0.4
UD-10-NO 3/8" 0.58 4mm -5℃ ~130℃ 0-10 0-10 0-10-3 Torr 54 106 48 0.7
﹡以上标示之压力以AC110V/220V电压为主，若电压为DC/AC24V最高压力略有差异。
﹡如需AC380V、415V、440V、DC12V等特殊电压，需要订制。
﹡客户如有订制品需订制，本厂备有各种CNC车床加工专用机器可随时为您设计订制。
