空圧《FA型/複作動･ボールバルブ》
FA-10UTB2T
品名：

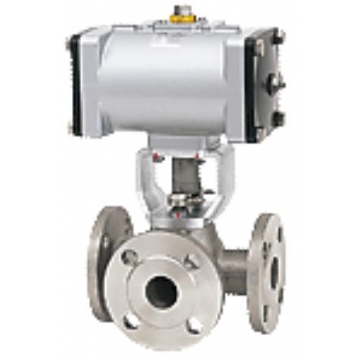

空圧ステンレス鋼製ボールバルブ<三方>
操作方法：
自動-空圧
クラス：
10K
製品関連資料ダウンロード
アクチェータ
FA型(複作動)
ボデー
SCS13A
キャップ
SCS13A
ステム
SUS304
ボール
SCS13A/SUS304
ボールシート
ハイパタイトPTFE
パッキン
PTFE
ガスケット
PTFE
方式
フローティング
三方二面シート
Lポート…FA-10UTB2L
Tポート…FA-10UTB2T
ボア径
フルボア
接続形状
フランジ…JIS B2220 10K
最高許容圧力
圧力-温度基準…SUS34
検査圧力
検査基準
KITZ St'd-3
弁箱
水圧：MPa
－
空圧：MPa
2.1
弁座
水圧：MPa
－
空圧：MPa
0.6
逆座
水圧：MPa
－
空圧：MPa
－
*：代表試験
参照：
切換フォーム…自動71
アクチェータ仕様…自動51～53
備考：
流路切換用
静電防止
ステム飛出防止
