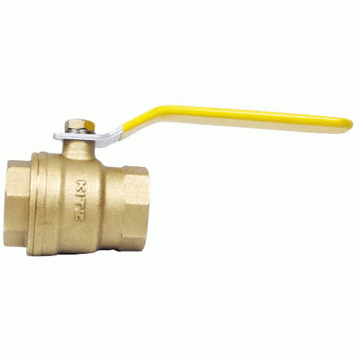

S ZA600黄铜丝扣全口径球心阀 KITZ 北泽
最高工作压力
压力变动小的水、油、气 4.12MPa(41.2bar)
饱和蒸气 1.0MPa(1.0bar)
材质[Materials]
零件[Parts] 材质
阀体[Body] 黄铜
阀盖[Body cap] 黄铜
阀杆[Stem] 黄铜
球心[Ball] 黄铜
密封座[Ball seat] 聚四氟乙烯
O型圈[O-ring] 橡胶
手柄[Handle] 碳素钢
尺寸 [Dimensions] (mm)
DN mm
8 10 15 20 25 32 40 50
inch
1/4 3/8 1/2 3/4 1 11/4 11/2 2
d 口径
10 10 15 20 25 32 40 50
L
40 41 49 56 65 76 87 103
H
36 36 39 44 49 55 65 73
D
80 80 80 100 130 130 150 150
