产品说明

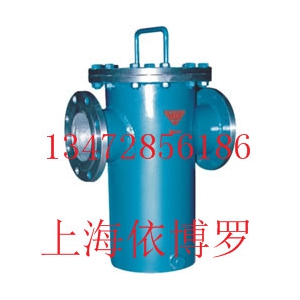

上海依博罗篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮。清洗后重新装入即可。因此，使用维护极为方便。
篮式过滤器是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，广泛应用于石油、化工、化纤、医药、食品等工业。
产品性能参数
篮式过滤器主要性能参数
| 型号 |
PN |
工作压力/kg |
适用温度/℃ |
适用介质 |
| SD16C-J16 |
16 |
1.6 |
-29~425 |
水、油品、蒸汽等 |
| SD16C-J25 |
25 |
2.5 |
| SD16C-J40 |
40 |
4.0 |
| SD16S-J20 |
20 |
2.0 |
| SD16S-J50 |
50 |
5.0 |
| SD26C-J16 |
16 |
1.6 |
| SD26C-J25 |
25 |
2.5 |
| SD26C-J40 |
40 |
4.0 |
| SD26C-J20 |
20 |
2.0 |
| SD26C-J50 |
50 |
5.0 |
产品零部件材料
篮式过滤器零部件材料
| 型号 |
阀体材料 |
| SD16C-J16 |
25、WCB、CF8、CF8M、CF3、CF3M |
| SD16C-J25 |
| SD16C-J40 |
| SD16S-J20 |
| SD16S-J50 |
| SD26C-J16 |
| SD26C-J25 |
| SD26C-J40 |
| SD26C-J20 |
| SD26C-J50 |
产品外形及结构尺寸
SD16C、SD16S 篮式过滤器主要外形及结构尺寸（mm）
| DN |
L |
H |
H1 |
H2 |
ø |
有效过滤面积/m2 |
重量/kg |
| 25 |
220 |
480 |
160 |
260 |
76 |
0.003619 |
13.8 |
| 32 |
220 |
495 |
160 |
270 |
76 |
0.003619 |
16.5 |
| 40 |
280 |
550 |
180 |
300 |
114 |
0.005718 |
19 |
| 50 |
280 |
550 |
180 |
300 |
114 |
0.005718 |
23 |
| 65 |
330 |
650 |
220 |
350 |
140 |
0.009613 |
39 |
| 80 |
340 |
740 |
260 |
400 |
168 |
0.01539 |
52 |
| 100 |
420 |
880 |
310 |
470 |
219 |
0.02464 |
82 |
| 150 |
500 |
1175 |
430 |
620 |
273 |
0.04866 |
208 |
| 200 |
560 |
1540 |
530 |
780 |
325 |
0.07858 |
245 |
| 250 |
660 |
1890 |
640 |
930 |
426 |
0.12065 |
280 |
| 300 |
750 |
2130 |
840 |
1200 |
478 |
0.16537 |
390 |
产品外形及结构尺寸
SD26C 篮式过滤器主要外形及结构尺寸（mm）
| DN |
L |
H |
H1 |
H2 |
ø |
有效过滤面积/m2 |
重量/kg |
| 200 |
560 |
1875 |
540 |
230 |
325 |
0.07858 |
303 |
| 250 |
660 |
2170 |
650 |
270 |
426 |
0.12065 |
439 |
| 300 |
750 |
2690 |
860 |
320 |
480 |
0.16537 |
576 |
| 350 |
800 |
3085 |
1010 |
370 |
500 |
0.2225 |
833 |
| 400 |
840 |
3445 |
1150 |
400 |
550 |
0.2916 |
839 |
| 450 |
960 |
3810 |
1310 |
440 |
600 |
0.3642 |
978 |
| 500 |
1080 |
4145 |
1440 |
470 |
700 |
0.4587 |
1444 |
