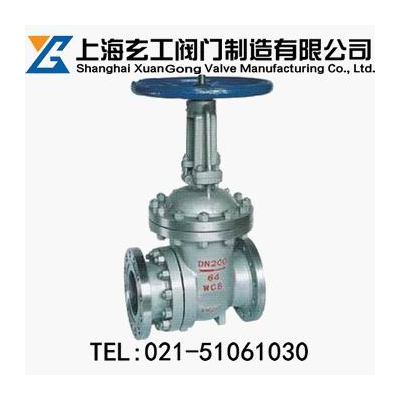

PZ41H组合式抗磨排渣闸阀
http://www.famenbaike.com/product/zhafa/pzzf/160.html

	产品名称：	组合式抗磨排渣闸阀
	产品型号：	PZ41H、PL41H
	产品口径：	DN50-500mm
	产品压力：	0.6-10MPa
	产品材质：	碳钢
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

PZ41H排渣闸阀特点：

排渣闸阀适用于火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为灰水混合物，渣水混合物

PZ41H排渣闸阀结构图：

排渣闸阀主要尺寸：

型号	公称通径/mm	主要尺寸/mm
型号	公称通径/mm	L	D	D1	D2	b	Z-?d	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C电动排渣阀尺寸同上，高度重量加电动头。	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	220	180	150	24	8-?18	685
	150	350	285	240	212	28	8-?22	790
	200	400	340	295	268	30	12-?22	885
	250	450	405	355	320	32	12-?26	1015
	300	500	460	41O	370	34	12-?26	1190
	350	550	520	470	430	38	16-?26	1350
	400	600	580	525	482	40	16-?30	1460
	500	700	715	650	585	46	20-?33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25电动尺寸同上，高度、重量外加电动装置。	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	235	190	158	24	8-?22	685
	150	350	300	250	212	30	8-?26	190
	200	400	360	31O	278	34	12-?26	885
	250	450	425	370	335	36	12-?30	1015
	300	500	485	430	390	40	16-?30	1190
	350	550	555	490	450	44	16-?33	1350
	400	600	620	550	505	48	16-?36	1460
	450	650	670	600	555	50	20-?36	1620
	500	700	730	660	615	52	20-?36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。	150	400	300	250	212	30	8-?26	91O
	200	500	360	31O	278	34	12-?26	1100
	250	550	425	370	335	36	12-?30	1430
	300	650	485	430	390	40	16-?30	1558
	350	700	555	490	450	44	16-?33	1678
	400	750	620	550	505	48	16-?36	1830
	450	850	670	600	555	50	20-?36	1990
	500	900	730	660	615	52	20-?36	2160

PZ41H排渣闸阀性能指标：

PZ41H排渣闸阀工作温度	≤100℃
PZ41H排渣闸阀阀体材料	碳钢WCB
PZ41H排渣闸阀适用介质	灰渣水混合物，渣水比≥1:15，最大类径≤50mm
