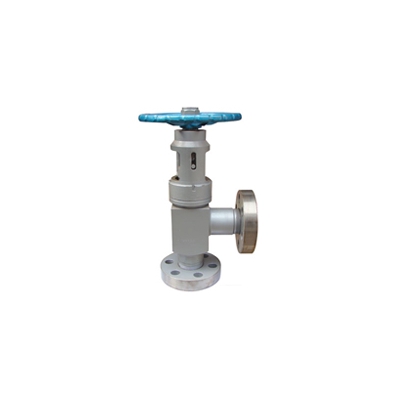

【J47H角式截止阀】产品简介：
高压平衡法兰截止阀 J4B6Y J4B7Y
【J47H角式截止阀】 J4B6Y J4B7Y参考API及有关标准优化设计而成，结构新颖，阀瓣有数个孔和上腔相通，达到上下压力自平衡。采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。
阀门可安装在水平或垂直的管道上。
高压平衡法兰截止阀 J4B6Y J4B7Y结构特点
公称压力（MPa） 16.0 20.0 25.0 35.0
壳体试验压力（MPa）24.0 30.0 37.5 52.5
密封试验压力（MPa）17.6 22.0 27.5 38.5
适用介质： 水、油品、天然气等
适用温度： -29℃~121℃
阀门制造：GB12235-1994
结构长度：GB/T2766-1992
法兰标准：GB9113
阀门试验：GB/T13927-199
【J47H角式截止阀】产品尺寸：|
公称压力 |
公称通径 |
尺寸（mm） |
||||||||
|
Do |
P |
D1 |
D |
L |
b |
Z-d |
H |
W |
||
|
16.0 |
25 |
22 |
50.80 |
101.5 |
150 |
120 |
35 |
4-26 |
243 |
220 |
|
32 |
280 |
60.32 |
111 |
160 |
135 |
35 |
4-26 |
299 |
300 |
|
|
40 |
35 |
68.28 |
124 |
180 |
165 |
38 |
4-30 |
332 |
300 |
|
|
50 |
47 |
95.25 |
165 |
215 |
190 |
42 |
8-26 |
367 |
320 |
|
|
65 |
57 |
107.95 |
190.5 |
245 |
215 |
48 |
8-30 |
383 |
320 |
|
|
80 |
73 |
123.82 |
190.5 |
240 |
260 |
46 |
8-26 |
376 |
320 |
|
|
100 |
98 |
149.22 |
235 |
290 |
290 |
52 |
8-33 |
472 |
350 |
|
|
25.0 |
25 |
|
|
|
|
|
|
|
|
|
|
32 |
22 |
50.80 |
101.5 |
150 |
120 |
35 |
4-26 |
243 |
220 |
|
|
40 |
28 |
60.32 |
111 |
160 |
135 |
35 |
4-26 |
299 |
330 |
|
|
50 |
35 |
68.28 |
124 |
180 |
165 |
38 |
4-30 |
332 |
300 |
|
|
65 |
47 |
95.25 |
165 |
215 |
190 |
44 |
8-26 |
367 |
320 |
|
|
80 |
57 |
107.95 |
190.5 |
245 |
215 |
50 |
8-30 |
383 |
320 |
|
|
100 |
70 |
136.52 |
203 |
265 |
260 |
56 |
8-33 |
376 |
320 |
|
|
150 |
92 |
161.92 |
241.5 |
310 |
290 |
62 |
8-36 |
472 |
350 |
|
|
|
零件名称 |
阀体 阀盖 |
阀瓣 阀杆 缸套 |
填料 |
双头螺栓 |
O型密封圈 |
|
材料 |
碳素铸钢 |
不锈钢 |
四氟+橡胶 |
35CrMoA |
橡胶 |
