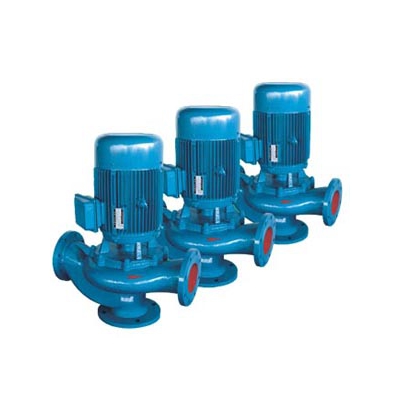

GW型管道式无堵塞排污泵,管道排污泵,排污泵
产品名称： GW型管道式无堵塞排污泵
产品分类： 排污泵
口 径（进口/出口）：25-500(mm)
流 量：8-2600(m3/h)
扬 程：7-60(m)
一、产品概述：
一、产品概述：
GW型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，
具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
二、产品特点
1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。
三、主要用途：
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。
君邺实业（上海）有限公司
销售热线：021-61521202
手 机： 138 1870 8216 / 13818630826
图文传真:021-51686019(询价请写上许工收，将享受专业选型优惠报价）
网 址：www.jygs-pump.com
E - mail：jy@jy-pump.com
五、安装与使用:
1.首先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下，看叶轮是否按泵上指示意的方向转，如方向倒转，将电缆中的任何二相线对调一下即可，试转时时间不能太久，以免烧毁密封件。
4.将泵安装好、开机运转。最好能将泵底脚螺丝装上。
六、检查与维修:
1.泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4.更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。
七、常见故障原因：
1.不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3.绝缘电阻低，周围环境潮湿，机械密封严重漏水。
八、性能参数：
|
型号
|
口径(mm)
|
流量(m3/h)
|
扬程(m)
|
转速(r/min)
|
功率(kw)
|
效率(%)
|
|
25GW8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
|
32GW12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
|
40GW15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
|
40GW15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
|
50GW20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
|
50GW10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
|
50GW20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
|
50GW15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
|
50GW18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
|
50GW25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
|
50GW20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
|
65GW25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
|
65GW37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
|
65GW25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
|
65GW30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
|
65GW35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
|
65GW35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
|
80GW40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
|
80GW43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
|
80GW40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
|
80GW65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
|
100GW80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
|
100GW110-10-5.5
|
100
|
110
|
10
|
1440
|
5.5
|
66
|
|
100GW100-15-7.5
|
100
|
100
|
15
|
1440
|
7.5
|
67
|
|
100GW85-20-7.5
|
100
|
85
|
20
|
1400
|
7.5
|
68
|
|
100GW100-25-11
|
100
|
100
|
25
|
1460
|
11
|
65
|
|
100GW100-30-15
|
100
|
100
|
30
|
1470
|
15
|
66
|
|
100GW100-35-18.5
|
100
|
100
|
35
|
1460
|
18.5
|
65
|
|
125GW130-15-11
|
125
|
130
|
15
|
1460
|
11
|
62
|
|
125GW130-25-15
|
125
|
130
|
20
|
1440
|
15
|
63
|
|
150GW145-6-7.5
|
150
|
145
|
6
|
1470
|
7.5
|
63
|
|
150GW180-15-15
|
150
|
180
|
15
|
1470
|
15
|
65
|
|
150GW180-20-18.5
|
150
|
180
|
20
|
1470
|
18.5
|
75
|
|
150GW180-25-22
|
150
|
180
|
25
|
1470
|
22
|
76
|
|
150GW130-30-22
|
150
|
130
|
30
|
1470
|
22
|
75
|
|
150GW180-30-30
|
150
|
180
|
30
|
970
|
30
|
73
|
|
150GW200-30-37
|
150
|
200
|
30
|
970
|
37
|
70
|
|
200GW300-7-11
|
200
|
300
|
7
|
1470
|
11
|
73
|
|
200GW250-11-15
|
200
|
250
|
11
|
1470
|
15
|
74
|
|
200GW400-10-22
|
200
|
400
|
10
|
1470
|
22
|
76
|
|
200GW400-13-30
|
200
|
400
|
13
|
1470
|
30
|
73
|
|
200GW250-11-15
|
200
|
250
|
15
|
1470
|
18.5
|
72
|
|
200GW300-15-22
|
200
|
300
|
15
|
1470
|
22
|
73
|
|
200GW250-22-30
|
200
|
250
|
22
|
1470
|
30
|
71
|
|
200GW350-25-37
|
200
|
350
|
25
|
1470
|
37
|
75
|
|
200GW400-30-55
|
200
|
400
|
30
|
1480
|
55
|
70
|
|
250GW600-9-30
|
250
|
600
|
9
|
980
|
30
|
74
|
|
250GW600-12-37
|
250
|
600
|
12
|
1480
|
37
|
78
|
|
250GW600-15-45
|
250
|
600
|
15
|
1480
|
45
|
75
|
|
250GW600-20-55
|
250
|
600
|
20
|
1480
|
55
|
73
|
|
250GW600-25-75
|
250
|
600
|
25
|
1480
|
75
|
73
|
|
300GW800-12-45
|
300
|
800
|
12
|
1480
|
45
|
76
|
|
300GW500-15-45
|
300
|
500
|
15
|
980
|
45
|
70
|
|
300GW800-15-55
|
300
|
800
|
15
|
980
|
55
|
73
|
