产品品牌：金钛阀门
产品型号：700X
产品名称：水泵控制阀
公称通径：DN50~DN500
公称压力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢

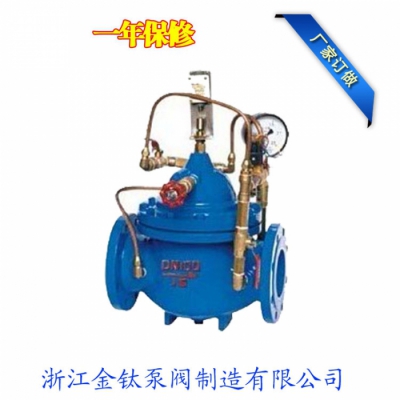

700X水泵控制阀产品简介
700X水泵控制阀，是一种安装在水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声，当水泵完全停止后，阀门在完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤和水击声，使用寿命长，安装，维修方便。
本阀产品广泛用于高层建筑、生活区等供水官网系统及城市供水系统工程。
700X水泵控制阀结构特点与工作原理
700X水泵控制阀又主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微型过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转，剩余10%由回水关闭。可防止水锤现象发生。
本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。
700x水泵控制阀工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调到适当开度，上游水经过针阀，导阀，单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室压力保持主阀处于合适开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀停止排水，主阀室压力升高，主阀开始关闭，当关闭90%时，主阀上部行程开关输出停泵信号，水泵停止运转，此时，主阀下游水经过单向阀进入主控制室，控制室压力升高，主阀关闭。
700X水泵控制阀执行标准
水力控制阀的设计标准参照：JB10674-2006
结构长度按企业标准和客户要求
阀门法兰标准按GB/T9113-2010的规定
阀门实验标准按GB13927-2008的规定
阀门压力温度等级标准按GB/T1224的规定
700X水泵控制阀技术参数
|
公称压力Mpa |
壳体实验压力Mpa |
密封实验压力Mpa |
适用介质 |
适用温度 |
|
1.0 |
1.5 |
1.1 |
水 |
0~80℃ |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
700X水泵控制阀主要零件
|
零件名称 |
材质 |
|
阀体，阀盖 |
铸铁，铸钢，球墨铸铁 |
|
阀座 |
青铜，不锈钢 |
|
阀瓣 |
碳钢，不锈钢，丁晴橡胶 |
|
阀杆 |
青铜，不锈钢 |
|
膜片压板 |
铸钢，不锈钢 |
|
弹簧 |
不锈钢 |
700X水泵控制阀连接尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
150 |
160 |
180 |
200 |
210 |
245 |
265 |
290 |
330 |
355 |
405 |
490 |
550 |
585 |
|
H1 |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
|
H2 |
212 |
212 |
212 |
265 |
265 |
310 |
350 |
460 |
520 |
570 |
840 |
890 |
1030 |
1090 |
水泵控制阀产品订购须知
1、用户已确定阀门型号和类型（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2、用户根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明（结构长度、法兰标准、阀门结构形式：如通道全通径或缩径、体盖连接形式、阀门内件及对材料的其它要求，压力实验、检验标准、标识及其它要求）
3、当阀门使用场合非常重要或环境比较复杂时、请您尽量提供设计图纸和详细参数、由我们的专家为您审核把关。
4、本公司可以根据用户特定的要求配置电动装置、气动装置、涡轮装置。
5、本公司生产的各类阀门可以满足订单规格的各项要求，产品出厂前均按要求的相关标准进行严格检验和实验。
6、金钛阀门所有产品保质时间为：客户正式安装使用12个月之内或出厂18个月之内。
