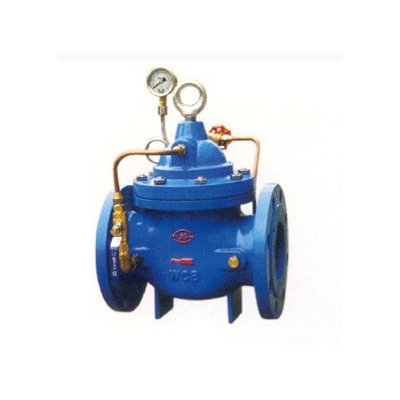

【300X缓闭式止回阀】产品简介：
产品型号：300x
【300X缓闭式止回阀】产品引用标准
压力等级：PN10、PN16、PN25 隔膜式：DN20～50
隔膜式：DN50～350
【300X缓闭式止回阀】产品用途
能够调控启闭速度的止回阀，在水泵启动或停止运行时，可配合现场调节至最佳开启或关闭速度。可用于高层建筑，减小水锤现象，以达到安全及安静的启闭效果。
【300X缓闭式止回阀】主要尺寸：
|
公称通径DN(mm) |
尺寸(mm) |
|||||
|
|
L |
A1 |
A |
H1 |
H |
F |
|
20 |
150 |
200 |
282 |
106 |
172 |
116 |
|
25 |
160 |
200 |
282 |
106 |
172 |
116 |
|
32 |
180 |
200 |
282 |
106 |
172 |
116 |
|
40 |
200 |
210 |
320 |
137 |
225 |
168 |
|
50 |
203 |
210 |
320 |
137 |
225 |
168 |
|
65 |
216 |
215 |
330 |
145 |
270 |
180 |
|
80 |
241 |
220 |
330 |
178 |
289 |
210 |
|
100 |
292 |
230 |
410 |
232 |
375 |
284 |
|
125 |
330 |
245 |
420 |
286 |
420 |
310 |
|
150 |
356 |
260 |
420 |
318 |
450 |
370 |
|
200 |
495 |
280 |
430 |
413 |
722 |
463 |
|
250 |
622 |
300 |
450 |
502 |
769 |
525 |
|
300 |
698 |
320 |
460 |
600 |
906 |
625 |
|
350 |
787 |
340 |
470 |
637 |
1480 |
705 |
|
400 |
914 |
360 |
480 |
677 |
1027 |
778 |
|
450 |
978 |
360 |
480 |
677 |
1027 |
778 |
|
500 |
978 |
410 |
780 |
750 |
1110 |
690 |
|
600 |
1230 |
456 |
888 |
850 |
1286 |
785 |
