【HC44X橡胶瓣止回阀】产品简介：

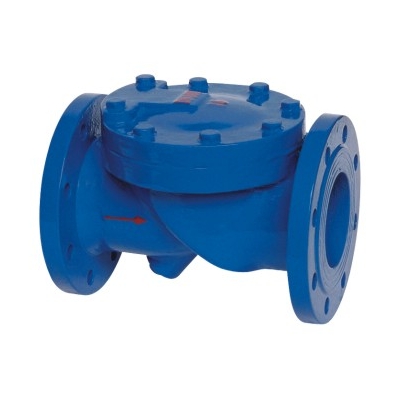

一、【HC44X橡胶瓣止回阀】概述
橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
二、【HC44X橡胶瓣止回阀】主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
三、【HC44X橡胶瓣止回阀】主要零部件材料
|
零件名称
|
阀体
|
阀盖
|
阀瓣
|
|
材料
|
铸铁
|
铸铁
|
钢材+强化尼龙布
|
四、【HC44X橡胶瓣止回阀】主要外形连接尺寸 单位：mm
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
203
|
216
|
241
|
292
|
356
|
495
|
622
|
698
|
787
|
914
|
978
|
978
|
1295
|
