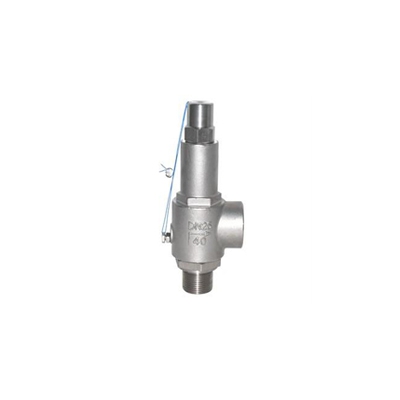

【DA22F低温安全阀产品简介】：
【DA22F低温安全阀-产品说明】
【DA22F低温安全阀产品规范】
|
产品型号 |
公称压力(MPa) |
整定压力 (MPa) |
排放压力(MPa) |
适用介质 |
适用温度 |
|
DA22F-40P |
4 |
0.22 |
0.198 |
氧、氮、 氩、氢、 天然气、 二氧化碳 、丙烷等 |
-196℃ ～ +80℃ |
|
DA22F-40P |
4 |
0.88 |
0.792 |
||
|
DA22F-40P |
4 |
1.76 |
1.584 |
||
|
DA22F-40P |
4 |
0.22 |
0.198 |
||
|
DA22F-40P |
4 |
0.88 |
0.792 |
||
|
DA22F-40P |
4 |
1.76 |
1.584 |
||
|
DA22F-40P |
4 |
0.22 |
0.198 |
||
|
DA22F-40P |
4 |
0.88 |
0.792 |
||
|
DA22F-40P |
4 |
1.76 |
1.584 |
||
|
DA22F-40P |
4 |
0.22 |
0.198 |
||
|
DA22F-40P |
4 |
0.88 |
0.792 |
||
|
DA22F-40P |
4 |
1.76 |
1.584 |
||
|
DA22F-40P |
4 |
0.22 |
0.198 |
||
|
DA22F-40P |
4 |
0.88 |
0.792 |
||
|
DA22F-40P |
4 |
1.76 |
1.584 |
||
|
DA22F-40P |
4 |
0.22 |
0.198 |
||
|
DA22F-40P |
4 |
0.88 |
0.792 |
||
|
DA22F-40P |
4 |
1.76 |
1.584 |
【DA22F低温安全阀主要零件材料】
|
阀体 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
阀座 |
不锈钢 |
|
阀顶 |
不锈钢 |
【DA22F低温安全阀主要外形尺寸】
|
公称通径 DN(mm) |
DA22F-40P 低温安全阀 |
重量 (kg) |
|||||
|
尺 寸(mm) |
|||||||
|
L |
L1 |
L2 |
L3 |
M1 |
M2 |
||
|
10 |
138 |
35 |
46 |
15 |
M30×1.5 |
M24×1.5 |
0.95 |
|
15 |
157 |
45 |
50 |
15 |
M30×1.5 |
M33×1.5 |
1.12 |
|
20 |
167 |
48 |
60 |
18 |
M30×1.5 |
M42×2 |
1.23 |
|
25 |
182 |
50 |
62 |
20 |
M36×2 |
M45×2 |
1.68 |
|
40 |
340 |
75 |
90 |
26 |
M56×2 |
M64×2 |
8.3 |
|
50 |
378 |
85 |
97 |
26 |
M64×2 |
M80×2 |
9.5 |
