气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。







蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。





工作原理:

气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，碟阀在低压大中口径管道上的使用越来越多。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。









执行机构:



采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；

大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式  气动蝶阀

1、气动蝶阀齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。



粉料系统:



蝶阀用于固体物料的控制，往往是在罐底做为放料阀来用的，如水泥罐、石粉罐等的罐底，用来放料与快速切断。因为粉尘物料大多含有或大或小的颗粒，对阀门密封面的磨损是毋庸置疑的，选型不当，会大大降低阀门的使用寿命，或很快造成阀门内漏，影响继续使用。 配料称重系统，整个配料过程用PLC实现全自动控制，而配料小车的放料阀选用的是气动三偏心蝶阀，介质是颗粒非常细的石粉。用了一段时间后，阀门内漏，致使石粉经常成堆地泄漏在工作台上，是因为这种介质非常细，且有点粘性，虽配料小车上装有振动电机，终有不少物料附着在罐壁上和阀门部位，在阀门关闭时，卡在密封面周围，使阀门不能完全关闭，致使重新加装物料后有泄漏发生，久而久之，也使密封面磨损的很厉害，甚至现出沟槽来。在PLC的程序中，将电机振动时间延长，尽量将物料全部震荡出来后才关闭阀门；将称重仪零点调准，必待物料全部出来后才显示为零，此时才由PLC发出关闭阀门的信号；将三偏心蝶阀更换为双偏心弹性硬密封蝶阀(也可用中线密封橡胶蝶阀，考虑到物料中偶有大的颗粒，橡胶密封可能不耐用——如果是没有颗粒的细粉料，可以考虑用软密封蝶阀)，因为三偏心蝶阀的阀座是一个斜的密封面，即是面密封，于是物料很容易堆积在密封面上，不能快速排出，而单偏心或双偏心蝶阀就没有这个弊端，即便是密封面上有一点物料，也在阀门关闭时被阀板刮掉了，从而保证了良好的密封，且密封面经久耐用。



控制阀与普通手动阀门的区别就在于，不能把它做为一个孤立的元件来看待，而必须把它做为整个自控系统的一部分来考虑，控制阀使用中的许多问题，并不是选型和配置的问题，而是因为用户对控制阀的认识不足致使控制阀未能与控制系统调试、配合好。只要认识到问题关键所在，对阀门正确选型，并且在系统调试阶段把控制阀调试好，一定可以大大减少故障率，使自控系统长期稳定的运行。



组装:



1、组装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞



2、将阀门和汽缸均置于关闭状态。



3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。



4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。



5、得发在安装前应保持干燥，不可露天存放



6、安装蝶阀前要检查管道，确保管道内无焊渣等异物



7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。



8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。



9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。



10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。



11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。



12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。



保养:



1、气动蝶阀在使用过程中，应经常保持清洁，传动螺纹必须定期润滑，发现故障时，应立即停止使用，查明原因清除故障。



2、填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。



3、安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往上流，升降式止回阀只能水平安装。



4、气动蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至最上位置拧紧，即可阻止介质从填料处泄漏。



5、气动蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。



6、安装前，必须仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。



7、长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。

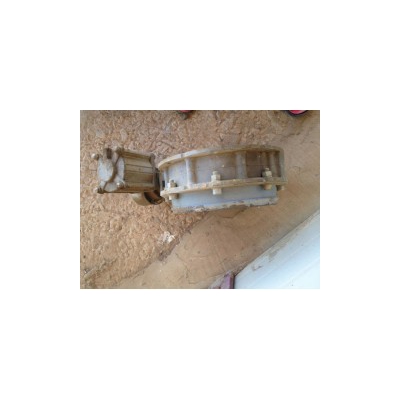

气动粉体蝶阀是水泥仓顶除尘器、搅拌站除尘器的重要阀体，而一般的蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

   粉体蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
