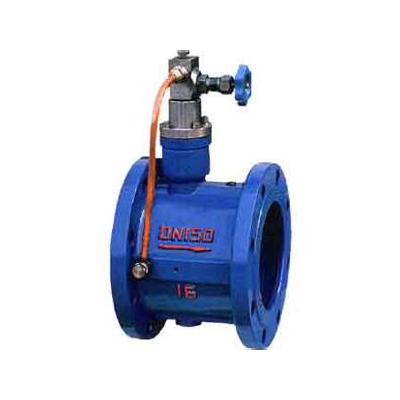

HH48X微阻缓闭蝶式止回阀工作原理:
消声缓闭止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。
蝶式消声缓闭止回阀主要零部件材料:
|
零件名称 |
阀体 |
阀瓣 |
阀杆、油缸、活塞 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
主要外形连接尺寸: 单位：ｍｍ
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
140 |
150 |
170 |
180 |
190 |
200 |
210 |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
|
H |
200 |
215 |
225 |
235 |
280 |
290 |
310 |
350 |
415 |
450 |
480 |
550 |
585 |
640 |
720 |
780 |
840 |
990 |
1050 |
|
H1 |
88 |
89 |
108 |
118 |
130 |
148 |
172 |
210 |
240 |
264 |
297 |
324 |
351 |
379 |
434 |
491 |
549 |
600 |
655 |
