气动氧气球阀试验压力标准:
|
公称压力 |
1.6 |
2.5 |
4 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
最大工作压力Mpa |
1.6 |
2.5 |
4 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||
气动氧气球阀主要零件材料:
|
零件名称 |
壳体 |
球体 |
阀杆 |
手柄 |
垫片,填料密封圈 |
|
材料 |
16-4硅黄铜 |
不锈钢或铜合金 |
不锈钢 |
碳钢 |
聚四氟乙烯 |
气动氧气球阀主要零件材料:
|
产品型号 |
QY641F-16T~40T |
QY641F-16P-40P |
|
QY641F-16T~40T |
QY641F-16P-40P |
|
|
阀体 |
铜合金 不锈钢 |
铜合金 不锈钢 |
|
球体 |
铜合金 不锈钢 |
铜合金 不锈钢 |
|
阀杆 |
304 |
304 |
|
密封圈 |
PTFE |
PTFE |
|
阀座 |
铜合金 |
铜合金 |
|
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
|
适用介质 |
氧气、氢气等 |
氧气、氢气等 |
|
适用温度 |
-29~150℃ |
-29~150℃ |
|

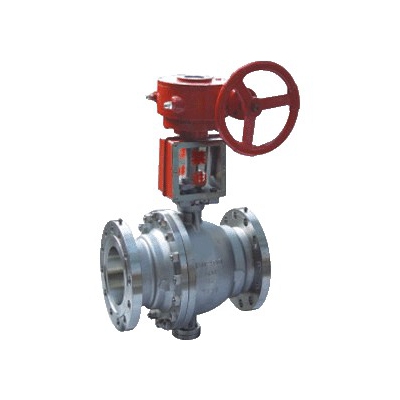

蜗轮氧气专用球阀 |
QY后插入“3”表示，示例：YQ341F-16T |
|
|
气动氧气专用球阀 |
QY后插入“6”表示，示例：YQ647F-25P |
|
|
电动氧气专用球阀 |
QY后插入“9”表示，示例：YQ947F-40P |
|
