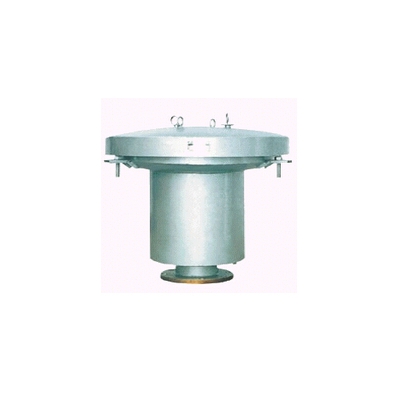

GYA系列液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。
【GYA液压安全阀】主要外形与法兰连接尺寸
|
规格 |
图号 |
重量 |
安装尺寸（毫米） |
|||||||
|
d |
D |
D1 |
D2 |
d1 |
L |
H |
n |
|||
|
DN80 |
GYA-80 |
38 |
Ø85 |
Ø150 |
Ø185 |
Ø125 |
Ø18 |
376 |
424 |
4 |
|
DN100 |
GYA-100 |
42 |
Ø105 |
Ø170 |
Ø205 |
Ø145 |
Ø18 |
500 |
605 |
4 |
|
DN150 |
GYA-150 |
66 |
Ø158 |
Ø225 |
Ø265 |
Ø200 |
Ø18 |
650 |
705 |
8 |
|
DN200 |
GYA-200 |
97.2 |
Ø210 |
Ø280 |
Ø315 |
Ø255 |
Ø18 |
900 |
755 |
8 |
|
DN250 |
GYA-250 |
140.2 |
Ø264 |
Ø335 |
Ø370 |
Ø310 |
Ø18 |
1050 |
885 |
12 |
