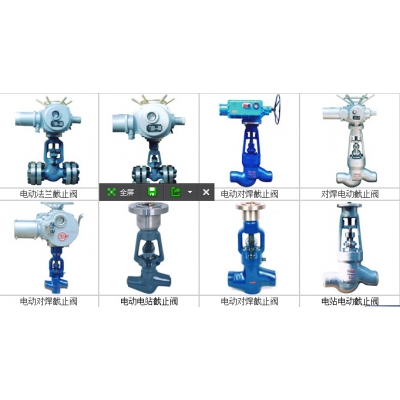

【电动电站截止阀】产品简介：
【电动电站截止阀】特点
1、电动电站截止阀与管路连接采用
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、电站截止阀结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
【电动电站截止阀】主要性能和使用范围
|
产品类型 |
公称压PN |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
|||
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
||||
|
JH/Y61-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
|
JH/Y61-200 |
20 |
30 |
22 |
|
|
|
||
|
JH/Y61-250 |
25 |
37.5 |
27.5 |
|
|
|
||
|
JH/Y61-320 |
32 |
48 |
35.2 |
|
|
|
||
|
J61Y- P54/100V |
P54100V |
30 |
11 |
10 |
|
|
≤540 |
蒸汽 |
|
J61Y- P54/140V |
P54140V |
42 |
15.4 |
14 |
|
|
||
|
J61Y- P54/170V |
P54170V |
48 |
36 |
17 |
|
|
||
|
J61Y- P55/100V |
P55100V |
38 |
28 |
|
10 |
|
≤550 |
|
|
J61Y- P55/140V |
P55140V |
48 |
36 |
|
14 |
|
||
|
J61Y- P55/170V |
P55170V |
53 |
39 |
|
17 |
|
||
|
J61Y- P57/100V |
P57100V |
48 |
36 |
|
|
10 |
≤570 |
|
|
J61Y- P57/140V |
P57140V |
55 |
40 |
|
|
14 |
||
|
J61Y- P57/170V |
P57170V |
60 |
44 |
|
|
17 |
||
【电动电站截止阀】主要零件材料
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
密封面 |
阀瓣 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
|
J61H/Y型J961H/Y型 |
25 |
25 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢铬钼钢 |
|
J61H/Y型J961H/Y型 |
25 |
25 |
铬不锈钢 |
25 |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢铬钼钢 |
|
J61Y-P54型J961Y-P54型 |
ZG20CrMOV |
12Cr1Mo1V |
20Cr1Mo1VA |
12Cr1Mo1V |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
|
J61Y-P55型J961Y-P55型 |
ZG15CrMOV |
12Cr1Mo1V |
20Cr1Mo1VA |
12Cr1Mo1V |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
|
J61Y-P57型J961Y-P57型 |
ZG15CrMOV |
12Cr1Mo1V |
20Cr1Mo1VA |
12Cr1Mo1V |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
【电动电站截止阀】主要连接及外形尺寸
|
公称通径 DN |
主要外形尺寸及连接尺寸(mm) |
重量(kg) |
||||||
|
L |
D1 |
D2 |
D3 |
a |
H |
D0 |
||
|
J61/H/Y-100、200、250、320J61Y-P54/100V、P54/140V、P54/170V |
||||||||
|
10 |
120 |
12 |
25 |
|
40° |
185 |
140 |
2.8 |
|
15 |
170 |
17 |
36 |
|
40° |
247 |
200 |
7.5 |
|
20 |
170 |
22 |
42 |
|
40° |
248 |
200 |
9 |
|
25 |
170 |
26 |
42 |
|
40° |
248 |
240 |
9.5 |
|
32 |
170 |
31 |
44 |
|
40° |
248.5 |
280 |
15 |
|
50(1) |
250 |
50 |
82 |
|
32° |
450 |
320 |
60 |
|
50(2) |
350 |
50 |
82 |
|
32° |
450 |
320 |
64 |
|
65 |
430 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
112.5 |
|
100 |
560 |
107 |
144 |
165 |
32° |
755 |
500 |
178.5 |
|
注：DN50电动电站截止阀为两种型号。 |
||||||||
|
J61Y-P55/100V、P55/140V、P55/170VJ61Y-P57/100V、P57/140V、P57/170V |
||||||||
|
10 |
120 |
12 |
28 |
|
40° |
189 |
140 |
3 |
|
15 |
170 |
17 |
40 |
|
40° |
250 |
200 |
9 |
|
20 |
170 |
22 |
46 |
|
40° |
252 |
200 |
11 |
|
25 |
170 |
26 |
46 |
|
40° |
254 |
240 |
13 |
|
32 |
170 |
31 |
49 |
|
40° |
254 |
280 |
17 |
|
50(1) |
250 |
50 |
90 |
|
32° |
453 |
320 |
68 |
|
50(2) |
350 |
50 |
90 |
|
32° |
455 |
320 |
72 |
|
65 |
430 |
69 |
104 |
115 |
32° |
630 |
400 |
83 |
|
80 |
470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
|
100 |
560 |
107 |
148 |
170 |
32° |
761 |
500 |
185 |
|
|
