V型对夹球阀适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。
V型对夹球阀特点
1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性，可以在广幅的变化范围内提供精确的控制。
3、V型对夹球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、V型对夹球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。

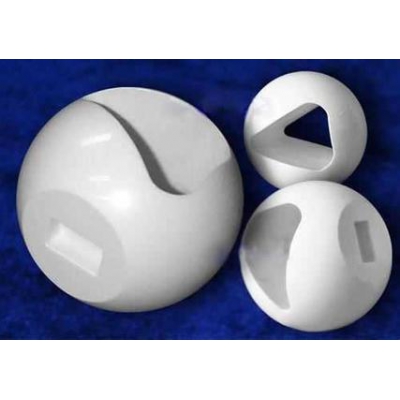

5、V型对夹球阀采有金属硬密封结构，V型对夹球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
主要材料
|
材料\材料代号 |
C |
P |
R |
|
|
主 要 |
阀 体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球 体 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
增强聚四氟乙烯 对位聚苯 硬质合金钢 |
|||
|
填 料 |
聚四氟乙烯 柔性石墨 |
|||
|
适 用 |
适用介质 |
水、蒸汽、油品 |
硝酸碱类 |
醋酸类 |
|
适用温度 |
-28℃ - 300℃ |
|||
执行标准
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
阀门基本数具：
|
公称压力 |
公称通径 |
结构长度 |
流量系数 |
允许压差 |
|
PN16 |
25 |
102 |
22 |
14 |
|
32 |
102 |
36 |
9 |
|
|
40 |
114 |
58 |
10 |
|
|
50 |
124 |
82 |
9 |
|
|
65 |
145 |
145 |
20 |
|
|
80 |
165 |
200 |
14 |
|
|
100 |
194 |
355 |
8 |
|
|
125 |
213 |
418 |
6 |
|
|
150 |
229 |
512 |
6 |
|
|
200 |
243 |
798 |
3.5 |
|
|
250 |
297 |
2209 |
1.6 |
|
|
300 |
338 |
3185 |
2.5 |
|
|
350 |
410 |
4309 |
2 |
|
|
400 |
445 |
5664 |
1.5 |
