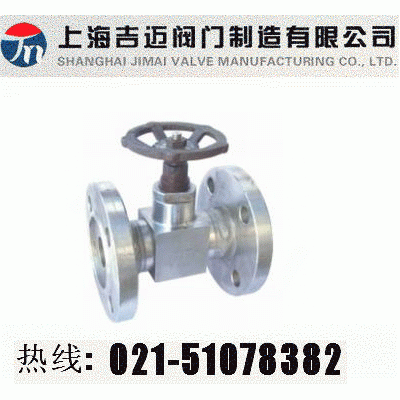

上海吉迈阀门制造有限公司主要生产≦法兰式针截止阀J48W-40P≧也是国内针型阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

应用规范

1、设计制造：GB/T 12224-1989；JB/ T 12235-1989
2、连接形式：法兰连接 内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T  13927-1992
5、材料：碳钢按GB/T  12228-1989的规定
                 不锈钢GB/T    1220-1989的规定


结构形式









性能规范

单位：MPa



试验项目	压力值
公称压力	4
壳体试验	6
密封试验	4.4
气压试验	2.4
适用温度	≤180℃
适用介质	水、蒸气、油品等

主要零件材料

型 号	阀体	接头	阀杆	螺帽	填料
J48W-40	20#	20#	2Cr13	20#	PTFE
J48W-40P	SS304	SS304	SS304	SS304

主要外形尺寸



规 格	A	B	C	F	f	N-Φ	L	H	Do	重量(Kg)
DN10	90	60	41	14	2	4-Φ14	130	90	63	2.0
DN15	90	65	46	14	2	4-Φ14	130	90	63	5.2
DN20	105	75	56	16	2	4-Φ14	150	105	90	3.5
DN25	115	85	65	16	2	4-Φ14	160	120	100	4.0

订货提供产品参数：法兰式针截止阀J48W-40P

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
