上海吉迈阀门制造有限公司主要生产≦ZRHF≧也是国内调节阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！电动三通调节阀

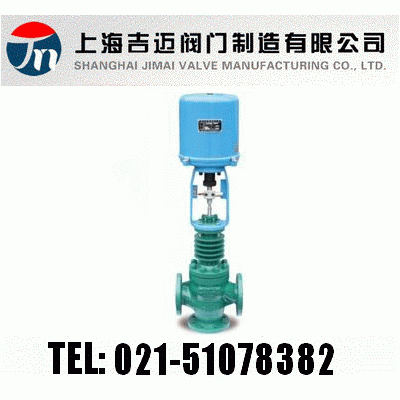

ZRHF电动三通调节阀

概述

ZRHF（H）型电动三通调节阀http://www.famen058.com/Valve_Product_409.html 有合流与分流两种作用方式，在某些场合可以代替两个二通阀和一个三通阀接管而得到广泛运用。实现对压力、流量、温度、液位等参数的调节，阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于DN100和压差较大的分流场合，不能互换使用。

标准规格

阀体型式：三通铸造球型阀体
阀芯型式：三通型双座阀芯
公称通径：DN20~300  NPS 3/4〞~ 12〞
公称压力：PN16 ~ 100   CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填    料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：电动：3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

型号编制

Z 执行机构 H 结构形式 -公称压力阀体材质公称通径

Z系列调节阀 R:电动3810L执行机构
D:电动PSL执行机构 H直行程 F:三通分流调节阀
  H:三通合流调节阀
  F(H)G:散热型三通分(合)流调节阀
  F(H)V:波纹管型三通分(合)流调节阀
F(H)D:低温型三通分(合)流调节阀 PN16=16
  CL150LB=150 LB
JIS10K=10K C=WCB
  LC=LCB
  P=CF8
  PL=CF3
  R=CF8M
  RL=CF3M
D=特殊材质 DN25= DN25
NPS1〞=    NPS 1〞

如：电动三通分流调节阀，散热型，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZRHFG-16C DN50

性能

流量特性直线、等百分比

可调范围 30:1

额定CV值等百分比\直线CV8.5~1280

允许泄漏量硬密封:IV级（0.01%    阀额定容量）

性能指标气动电动

基本误差% ±1.5 ±1.0

回差% ≤1.5 ≤1.0

死区% ≤0.6 ≤1.0

始终点偏差% ±2.5 ±2.5

额定行程偏差% ≤2.5 ≤2.5

选用参数表

阀座直径（mm） 25 32 40 50 65 80 100 125 150 200 250 300

额定流量系数CV 8.5 13 21 34 53 85 135 210 340 535 800 1280

公称通径行程可选流量系数Cv（★标准型 ●推荐）

DN25 16 mm ★

DN32 25 mm ★

DN40 ● ★

DN50 ● ● ★

DN65 40mm ★

DN80 ● ★

DN100 ● ● ★

DN125 60mm ★

DN150 ● ★

DN200 ● ● ★

DN250 100mm ● ● ★

DN300 ● ● ★

电动执行机构金属密封最大允许压差（MPa）

型号推力（N）

3810L-08 800 1.52

3810L-20 2000 3.05 1.86 1.19 0.76

3810L-30 3000 2.79 1.79 1.14

3810L-50 5000 4.66 2.98 1.91 1.13 0.6 0.47

3810L-65 6500 1.35 0.8 0.57 0.39 0.26 0.16

3810L-99 10000 0.61 0.42 0.20 0.17 0.11

3810L-160 16000 0.97 0.67 0.35 0.27 0.18

订货提供产品参数：ZRHF电动三通调节阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
