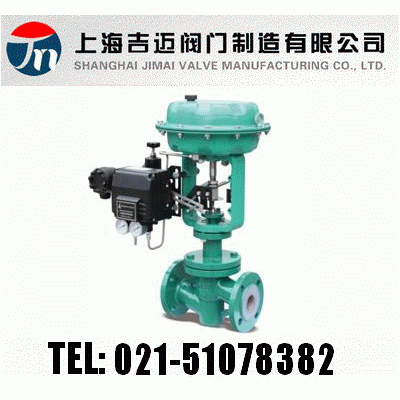

ZJHCF气动衬氟调节阀

专业生产ZJHCF气动衬氟调节阀价格低，型号全

产品说明

服务承诺

订货流程

上海吉迈阀门制造有限公司主要生产≦ZJHCF≧也是国内调节阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！气动衬氟调节阀

ZJHCF气动衬氟调节阀

概述

ZJHCF气动衬氟调节阀http://www.famen058.com/Valve_Product_414.html 是一种波纹管密封单座调节阀，该阀接触介质部位采用高压注塑工艺，衬有能耐强腐蚀介质如：盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封，广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。

标准规格

阀体型式：直通铸造球型衬氟阀体
阀芯型式：非平衡式单座衬氟柱塞阀芯
公称通径：DN20~150  NPS 3/4〞~ 6〞
公称压力：PN16 ~ 25   CLASS 150/300LB
连接方式：法兰：FF、RF、MF、RTJ
阀盖形式：衬氟波纹管密封型
填    料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：聚四氟乙烯
执行机构：气动：多弹簧薄膜执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构	H直行程	CF:标准型衬氟调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M	DN25= DN25 NPS1〞=NPS1〞
如：Z型气动薄膜衬氟调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHCF-16C DN50

性能

流量特性		直线、等百分比、快开
可调范围		30:1
额定CV值		等百分比CV6.3~400 ，直线CV6.9~440
允许泄漏量		软密封:VI级（气泡级）泄漏量标准:GB/T 4213
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

选用参数表

公称通径DN		20	25	32	40	50	65		80	100	125	150
额定流量系数Cv	等百分比		8	12	20	32	50		70	100	200	240
额定流量系数Cv	直线	5	10	16	25	38	63		80	120	220	300
行程		16mm		25 mm				40mm			60mm
气动执行机构膜片有效面积Ae (cm2)		ZHA/B-22		ZHA/B-23			ZHA/B-34				ZHA/B-45
气动执行机构膜片有效面积Ae (cm2)		350		350			560				900
作用方式	弹簧范围	最大允许压差（MPa）
气开	20-100KPa	1.16	0.7	0.44	0.28	0.18	0.17		0.11	0.07	0.07	0.05
	40-200 KPa	3.34	2.14	1.31	0.84	0.53	0.51		0.33	0.21	0.22	0.15
	80-240 KPa	6.4	4.99	3.05	1.95	1.25	1.18		0.78	0.5	0.51	0.36
气关	20-100KPa	2.23	2.14	0.87	0.56	0.35	0.34		0.22	0.14	0.15	0.1
	40-200 KPa	6.4	6.4	5.86	3.64	2.3	2.21		1.43	0.91	0.95	0.66
	80-240 KPa	6.4	6.4	6.4	5.04	3.18	3.06		1.98	1.26	1.32	0.92
