上海吉迈阀门制造有限公司主要生产≦V230Y型自力式压力调节阀≧也是国内调节阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

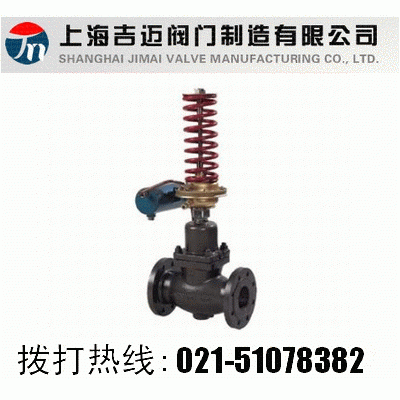

V230Y自力式压力调节阀

一、概述

V230Y 01/02型自力式压力（差压）调节阀由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，和ZZYP自力式压力调节阀相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点。可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。具有压力平衡功能，灵敏度高低噪音，性能可靠，免于维护，采用标准模块化设计，通过组合件，可以进行多项组合控制。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN16、40，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。

二、V230Y自力式压力调节阀型号规格

类别	压力控制调节阀				差压控制调节阀
	阀后压力控制		阀前压力控制		差压上升阀关闭		差压上升阀开启
	硬密封	软密封	硬密封	软密封	硬密封	软密封	硬密封	软密封
型号	V230D01	V231D01	V230D02	V231D02	V230D03	V231D03	V230D04	V231D04
规格	DN15-250

三、V230Y自力式压力调节阀技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
额定行程L（mm）		8		10		14	20		25	40		50	60	70
公称压力PN（MPa）		1.6、4.0
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特质		快开
调节精度（%）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级）
	软密封（m1/min）	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
减压比	最大	10
	最小	1.25

四、V230Y型自力式压力调节阀http://www.famen058.com/Valve_Product_219.html 执行机构技术参数

产品型号	V230D01（D03），V231D01（D03）				V230D02（D04），V231D02（D04）
有效面积（cm²）	32*	80*	250	630	32*	80*	250	630
压力设定范围（MPa）	0.8~1.6	0.1~0.6	0.015~0.15	0.005~0.035	1.0~1.6	0.1~0.5	0.015~0.12	0.005~0.035
压力设定范围（MPa）	0.3~1.2	0.05~0.3	0.01~0.07	0.005~0.035	0.3~1.1	0.05~0.25	0.01~0.06	0.005~0.035
保证正常工作最小压差（MPa）	≥0.05	≥0.04	≥0.01	≥0.005	≥0.05	≥0.04	≥0.01	≥0.005
材质	膜盖：镀锌钢板；膜片：EPDM夹纤维
控制管线	铜管或不锈钢管M10x1;卡套式接头R1/4"

五、V230Y自力式压力调节阀零件材质

阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖：A3、1Cr18Ni9Ti
填料：聚四氟乙烯、柔性石墨
膜片：丁腈橡胶、耐油橡胶、氟橡胶

六、V230Y自力式压力调节阀外形尺寸

公称通径 DN	20	25	32	40	50	65	80	100	125	150	200	250	300
法兰距 L	185	200	205	222	254	276	298	352	410	451	600	670	735
总高度 H	615	645	650	710	730	745	760	800	890	960	1050
H1	52.5	57.5	67.5	72.5	80	90	97.5	107.5	122.5	140	167.5	225	230
d	100
h	280
法兰标准	GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K

七、V230Y自力式压力调节阀安装图

注:1.过滤器 2.自力式压力调节阀 3.取压管φ14×2 4.冷凝罐

八、V230Y自力式压力调节阀订货须知

若订货前还未选定型号，请向我们提供您的使用参数

1.V230Y压力调节阀公称通径、

2.V230Y压力调节阀流体性质（包括公称压力、温度、粘度或酸碱性）

3.V230Y压力调节阀阀前、阀后压力，

4.V230Y压力调节阀阀体、阀芯材料，

5.V230Y压力调节阀是否带附件，说明附件型号。以便我们的为您正确选型。

若已经由设计单位选定我公司的V230Y压力调节阀型号，请按型号直接向我司销售部订购。

订货提供产品参数：V230Y型自力式压力调节阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
