上海Q941F型电动开关球阀

Q941F型电动开关球阀

专业生产Q941F型电动开关球阀价格低，型号全

产品说明 服务承诺 订货流程

上海吉迈阀门制造有限公司主要生产≦Q941F型电动开关球阀≧http://www.famen058.com/Valve_Product_310.html也是国内电动阀门生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

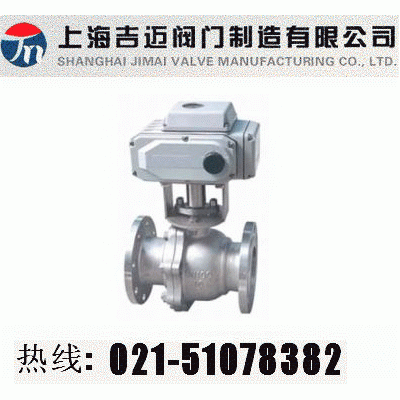

由JM系列电动执行器与O型球阀组成，主要用于管道上流体截断。电动开关球阀具有结构紧凑，体积小密封性能优越等特点，通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动切断系统。电动开关球阀阀体与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。电动开关球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置JQX、YOQ、PSQ，另外也可以根据不同的工况配防爆开关型，还有快速切断型球阀。。

二、电动开关球阀 执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、电动开关球 阀技术参数和性能

JQ系列执行机构技术参数

阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN10～300mm

输出力矩

50N·M～2000N·M

公称压力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

动作范围

0～90° 0～360°

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

动作时间

15秒/30秒/60秒

执行机构

可另配YXX、YXQ、PSQ等精小型电动执行器

保护装置

过热保护

流量特性

快开特性

环境温度

-30°～60°

可调范围

DN10-80

DN100-300

250:1

350:1

手动操作

同附带手柄操作

基本误差

±1%

限位

电气、机械二重限位

死区

≤1%

防护等级

相当于IP-65

回差

≤1%

位置测量

可选装开关或电位计

适用温度

密封面

驱动电机

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

进线接口

PE1/2〞进线线锁

四、电动开关球阀 主要性能规范

试验压力（Mpa）

公称压力（Mpa）

压力级（class）

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5～0.7

五、电动开关球阀　主要零件材质

零件名称

材料

阀体

WCB

ZG1Cr18Ni9Ti

CF8 (304)

CF3 (304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M (316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9 (304)

00Cr19Ni11 (304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2 (316)

00Cr17Ni12Mo2 (316L)

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

六、电动开关球阀 主要外形尺寸

公称压力DN

L

D

H

L1

D1

b

Z-d1

H1

压力

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0

15

130/130/140

95

275

157

65

14/16/16

4-14

48

20

140/140/150

105

280

157

75

14/16/16

4-14

53

25

150/150/165

115

287

157

85

14/16/16

4-14

58

32

165/165/180

135

354

208

100

16/16/18

4-18

68

40

180/180/200

145

312

208

110

16/16/18

4-18

73

50

200/200/220

160

325

208

125

16/20/20

4-18

80

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

80

250/250/280

195

365

256

160

20/22/22

8-18

98

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

125

320/320/360

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

250

630 750

405 470

545

380

300

750 870

460 530

580

380

订货说明

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

订货提供产品参数：Q941F型电动开关球阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
