上海吉迈阀门制造有限公司主要生产≦Q641F4气动四氟球阀≧也是国内气动阀门生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

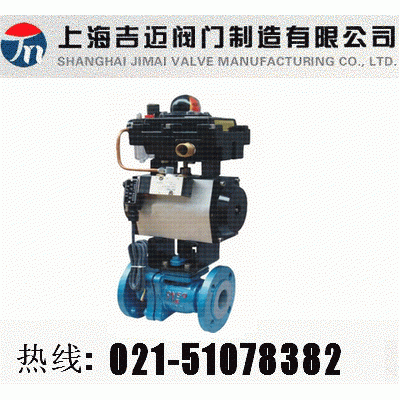

本公司生产的Q641F4型气动四氟球阀http://www.famen058.com/Valve_Product_297.html 是为各种强腐蚀性介质管路的自动启闭控制而设计的，广泛适用于石油、化工、染化、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。气动四氟球阀是采用氟塑料衬里，壳体采用熔模精密铸造，强度高、外观光洁，与液体接触部分全部为氟塑料，因此气动四氟球阀可在-50℃～180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。
气动四氟球阀主要技术参数及性能
|
公称通径DN（mm）
|
15～300
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
公称压力（MPa）
|
PN1.0、1.6 MPa
|
供气压力
|
0.4～0.7MPa
|
|
阀体形式
|
两段式阀体（浮动球体、固定球体）
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
连接形式
|
法兰式
|
环境温度
|
-30～+70℃
|
|
阀芯形式
|
"O"型球形阀芯
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
密封填料
|
聚四氟乙烯（PTFE）
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
流量特性
|
近似快开型
|
采用新型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
软密封：零泄漏
|
|
适用温度
|
PTFE≤180℃
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
死区
|
带定位器：小于全行程的2%
|
|
可调范围
|
250：1
|
|
配置执行机构
|
GT、AT、ST、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4-20mA模拟量控制
|
气动四氟球阀主要设计标准
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
气动四氟球阀主要零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
WCB+F46
|
304（CF8）+F46
|
316（CF8M）+F46
|
316L（CF3M）+F46
|
|
球体
|
2Cr13+氮化处理+46
|
304+46
|
316+46
|
316L+46
|
|
阀杆
|
2Cr13+46
|
304+46
|
316+46
|
316L+46
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE
|
|
密封填料
|
V型聚四氟乙烯填料
|
气动四氟球阀主要外形连接尺寸
|
公称通径DN（mm）
|
主要尺寸
|
法兰尺寸
|
|
PN1.6MPa
|
PN2.5MPa
|
|
L
|
H
|
L1
|
D
|
D1
|
D2
|
n-φd
|
D
|
D1
|
D2
|
n-φd
|
|
15
|
130
|
185
|
140
|
95
|
65
|
46
|
4-14
|
95
|
65
|
46
|
4-14
|
|
20
|
140
|
191
|
140
|
105
|
75
|
45
|
4-14
|
105
|
75
|
56
|
4-14
|
|
25
|
150
|
193
|
140
|
115
|
85
|
65
|
4-14
|
115
|
85
|
65
|
4-14
|
|
32
|
165
|
212
|
164
|
140
|
100
|
76
|
4-18
|
140
|
100
|
76
|
4-18
|
|
40
|
180
|
217
|
164
|
150
|
110
|
84
|
4-18
|
150
|
110
|
84
|
4-18
|
|
50
|
200
|
260
|
190
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
220
|
293
|
210
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
|
80
|
250
|
323
|
247
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
280
|
382
|
276
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
|
125
|
320
|
468
|
348
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
|
150
|
360
|
510
|
378
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
|
200
|
400
|
655
|
524
|
340
|
295
|
266
|
12-22
|
360
|
310
|
274
|
12-26
|
|
250
|
630
|
/
|
/
|
405
|
355
|
319
|
12-26
|
425
|
370
|
330
|
12-30
|
|
300
|
750
|
/
|
/
|
460
|
410
|
370
|
12-26
|
485
|
430
|
389
|
16-30
|
订货说明
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4-20mA,1-5V）、作用方式（气-开式，气-关式）
订货提供产品参数：Q641F4气动四氟球阀
①产品使用介质
②产品工作温度
③产品连接方式
④产品使用压力
⑤产品是否带附件以便我们选型报价
⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。
⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
