HLC小口径套筒单座调节阀
专业生产HLC小口径套筒单座调节阀价格低，型号全
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
上海吉迈阀门制造有限公司主要生产≦HLC小口径套筒单座调节阀≧也是国内调节阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

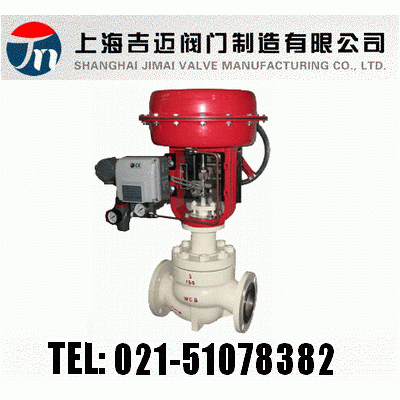

HLC小口径套筒单座调节阀
【HLC小口径套筒单座调节阀-产品说明】
HLC小口径套筒单座调节阀http://www.famen058.com/Valve_Product_429.html 是一种高性能的单座调节阀，适用于液体压差超过3MPa的高压差场合。坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。阀体呈S流线型的通道，压降损失小，流量大，可调范围广。
调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。
【HLC小口径套筒单座调节阀-主要技术参数】
阀 体
型 式 直通单座套筒式铸造球型阀
公称通径 20、25mm
公称压力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
连接型式 法兰式：FF、RF、RJ 和 LG
标准按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面 焊接式：嵌接焊 SW
材 料 HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
或 SCPH21 SCPH61 Ti
上 阀 盖
常 温 型 （P）：-17~+230℃
伸长 I 型（E1）：-45~-17℃,+230~+566℃
伸长 II 型（E2）：整体式（E2I）：-100~-45℃
焊接式（E2W）：-196~-100℃
压盖型式 螺栓压紧式
填 料
V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。
阀内组件
阀芯型式 单座套筒式柱塞阀芯。
流量特性 等百分比（%）和线性（L）（金属阀座）参考图 1、2
套筒型式 分离式套筒
材 料 17-4PH 0Cr17Ni12Mo2
执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙 弹簧范围 0.02~0.10,0.08~0.24MPa 供气压力 0.14,0.16, 0.28MPa 气源接头 Rc 1/4
环境温度 -30~+70℃
阀作用型式 气——开式或气——关式
附 件 定位器、手轮机构、气动阀位传送器。
性 能
泄 漏 量符合标准 ANSI B16.104 IV 标准级,小于额定的 Cv 的 0.01%
回 差 1%（带定位器） 3%（不带定位器）
线 性
±1%（带定位器）±5%（不带定位器）
备注：采用标准的 V 型聚四氟乙烯填料。
可调范围 50∶1(Cv≥0.25)或 30∶1(Cv≤0.16)
【HLC小口径套筒单座调节阀-法兰距】
【HLC小口径套筒单座调节阀-主要外形尺寸】
备注：P=常温型，E1=伸长 I 型，E2=伸长 II 型，E21=整体式，E2W=焊接式
【HLC小口径套筒单座调节阀-重量】
订货提供产品参数：HLC小口径套筒单座调节阀
①产品使用介质
②产品工作温度
③产品连接方式
④产品使用压力
⑤产品是否带附件以便我们选型报价
⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。
⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
