上海HC41X型消声止回阀

HC41X型消声止回阀

专业生产HC41X型消声止回阀价格低，型号全

HC41X型消声止回阀

产品说明 服务承诺 订货流程

上海吉迈阀门制造有限公司主要生产≦HC41X型消声止回阀≧也是国内水位控制阀生产商之一。公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！

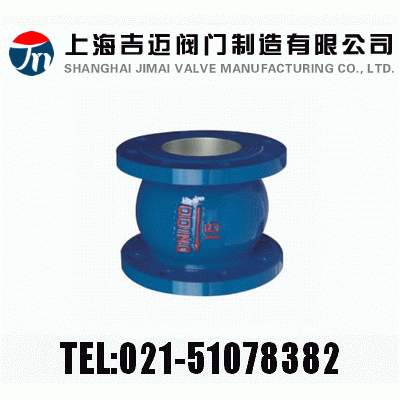

HC41X型消声止回阀http://www.famen058.com/Valve_Product_465.html 是安装在水泵出口管道上，用于水泵停机时防止介质倒流及水锤对泵的损害。该止回阀阀瓣采用进出口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地消除水锤，密封性能好，关闭无噪声。与静音止回阀外形较为相似它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
【主要技术参数】

型号公称压力壳体试验压力密封试验压力适用介质工作温度

HC41X-10 1.0Mpa 1.5Mpa 1.1Mpa 水及弱腐蚀性流体 0~80℃

HC41X-16 1.6Mpa 2.4Mpa 1.76Mpa 水及弱腐蚀性流体 0~80℃

【主要外形尺寸】

公称压力

PN(mm)

公称通径

DN(mm)
尺寸(mm)

L D K b z-φd

1.0 40 112 145 110 18 4-18

50 120 160 125 20 4-18

65 130 180 145 20 4-18

80 150 195 160 22 8-18

100 165 215 180 24 8-18

125 190 245 210 26 8-18

150 210 280 240 26 8-22

200 255 335 295 28 8-22

250 310 390 350 28 12-22

300 320 440 400 28 12-22

350 380 500 460 30 16-22

400 405 565 515 32 16-26

450 430 615 565 32 20-26

500 450 670 620 34 20-26

600 510 780 725 36 20-30

1.6 40 112 145 110 18 4-18

50 120 160 125 20 4-18

65 130 180 145 20 4-18

80 150 195 160 22 8-18

100 165 215 180 24 8-18

125 190 245 210 26 8-18

150 210 280 240 26 8-22

200 255 335 295 30 12-22

250 310 405 355 32 12-26

300 320 460 410 32 12-26

350 380 520 470 36 16-26

400 405 580 525 38 16-30

450 430 640 585 40 20-30

500 450 715 650 42 20-33

600 510 840 770 48 20-36

订货提供产品参数：HC41X型消声止回阀

①产品使用介质

②产品工作温度

③产品连接方式

④产品使用压力

⑤产品是否带附件以便我们选型报价

⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。

⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海吉迈阀门专家为您审核把关。
