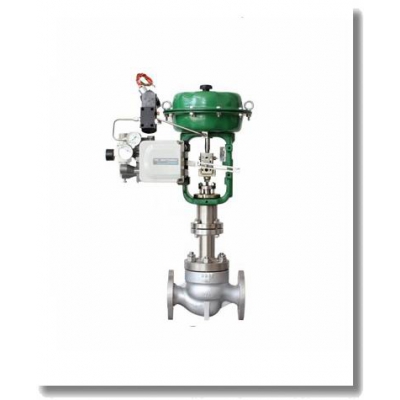

波纹管密封平衡笼式调节阀

产品名称： 波纹管密封平衡笼式调节阀

产品型号： HCBW

产品口径： DN40-DN200

产品压力： 1.6MPa-4.0MPa

产品材质： WCB、304、316、316L

产品简介： 您是不是在找"波纹管密封平衡笼式调节阀"标准,尺寸,作用,原理吗?这里有我们为您精选的波纹管密封平衡笼式调节阀型号、波纹管密封平衡笼式调节阀规格、波纹管密封平衡笼式调节阀结构图、波纹管密封平衡笼式调节阀特点等, 尽我们所能满足您所需求的产品!

您正在浏览:【波纹管密封平衡笼式调节阀】

我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中...



联系电话： 021-31265668 13661441718

结构特点和应用范围

      CV3000-HCBW波纹管密封平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S 流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。其上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另该阀也可用在真空的场合。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
     本产品符合GB/T4213-92。

技术参数和性能指标

阀    体

    型    式    直通单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300  JIS10、16、20K  PN1.6、4.0MPa
    连接型式    法兰连接：RF、RJ
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上 阀 盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：-100～-45℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

    阀芯型式    单座柱塞型阀芯
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
    波纹管材料  1Cr18Ni9Ti

执行机构

    型    式    HA多弹簧薄膜执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    20～100、40～120、80～240kPa
    供气压力    140～400kPa
    气源接口    Rc  1 4
    环境温度    -30～+70℃

阀作用型式     气—关式或气—开式

附    件       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性    能

    泄 漏 量    金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
                软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
    回    差    带定位器：小于全行程的1%
                不带定位器：小于全行程的3%
    基本误差    带定位器：小于全行程的±3%
                不带定位器：小于全行程的±11%
                注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1
