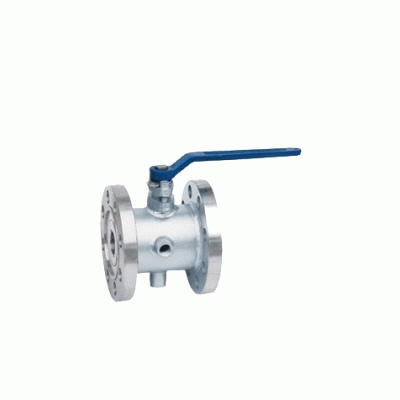

保温夹套球阀
产品名称： 保温夹套球阀
产品型号： QB41F
产品口径： DN15～200
产品压力： 1.6MPa-2.5MPa
产品材质： 铸钢、不锈钢
产品简介： 您是不是在找"保温夹套球阀"标准,尺寸,作用,原理吗?这里有我们为您精选的保温夹套球阀型号、保温夹套球阀规格、保温夹套球阀结构图、保温夹套球阀特点等, 尽我们所能满足您所需求的产品!
- 您正在浏览:【保温夹套球阀】
- 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中...
联系电话： 021-31265668 13661441718
保温夹套球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
技术参数及执行标准：
|
公称通径 |
DN15～200、NPS 3/4～8 |
|||
|
公称压力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
|||
|
阀门材料及适用工况 |
零件名称 |
材 料 |
||
|
3.阀体 |
WCB |
CF8(304) |
CF8M(316) |
|
|
2.阀座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
4.密封圈 |
聚四氟乙烯、对位聚笨 |
|||
|
5.球体 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
6.阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
1.夹套 |
25 |
25 |
25 |
|
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用介质 |
水、蒸汽、油品 |
硝酸等腐蚀性介质 |
醋酸等腐蚀性介质 |
|
|
适用温度 |
-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） |
|||
|
设计制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
|||
|
结构长度 |
GB/T 12221-1989、ANSI B16.10；JIS B2002 |
|||
|
连接法兰 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
|||
|
压力试验 |
JB/T 9092-1999、API 598 |
|||
|
传动方式 |
手动、蜗轮蜗杆传动、气动、电动。 |
|||
主要外形及连接尺寸表：
|
公称通径 |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4" |
19 |
117 |
40 |
1.5" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2.5" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
800 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
492 |
410 |
800 |
G3/4" |
